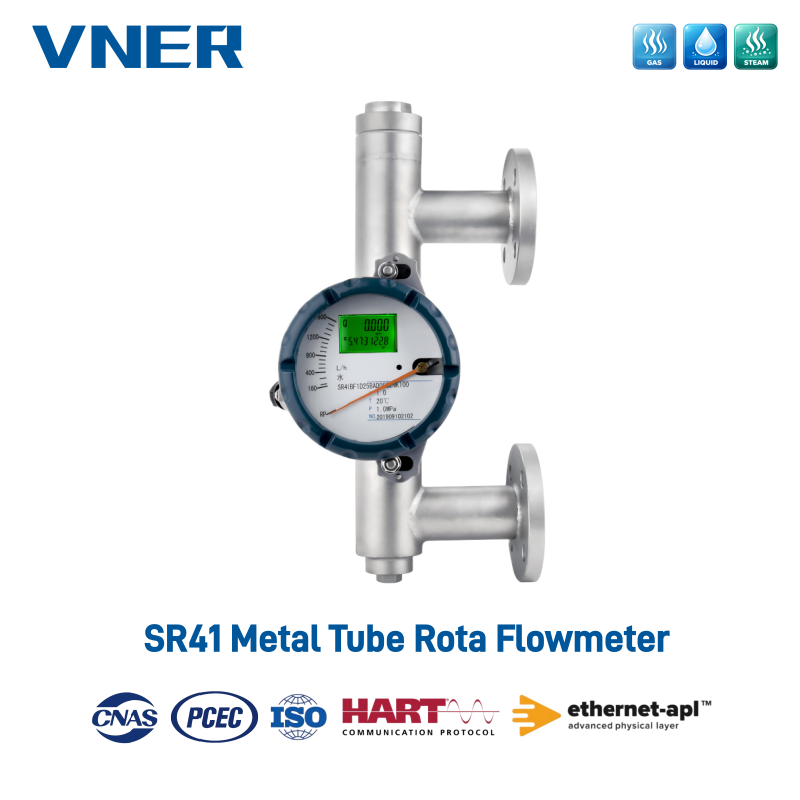

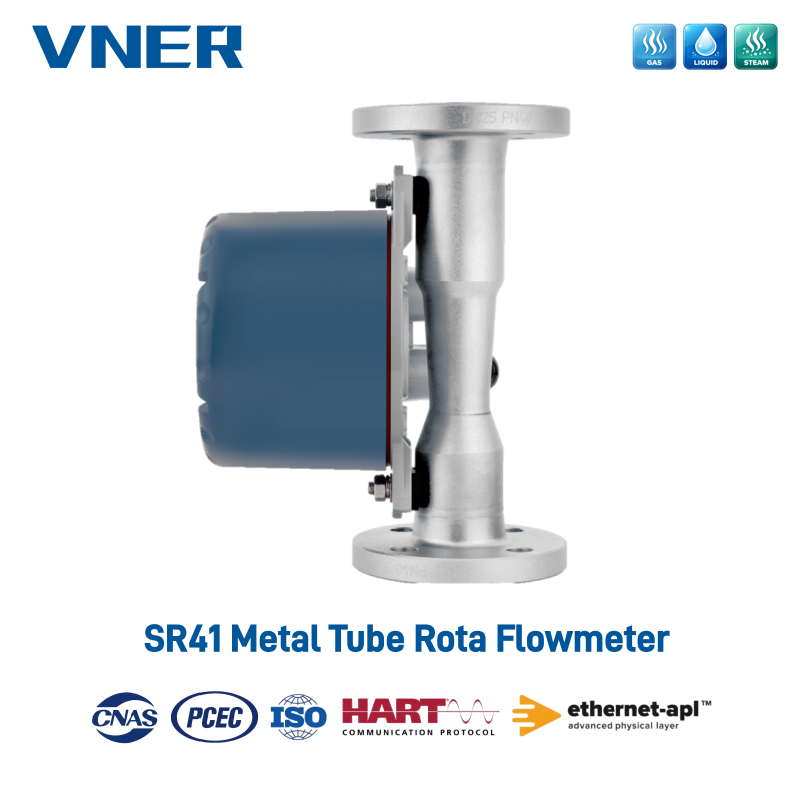

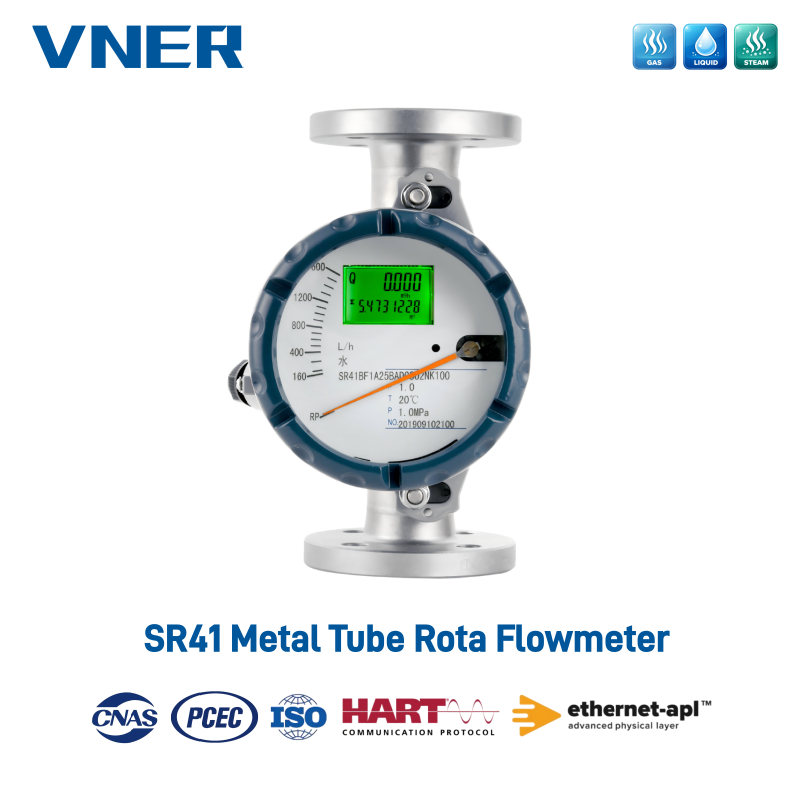

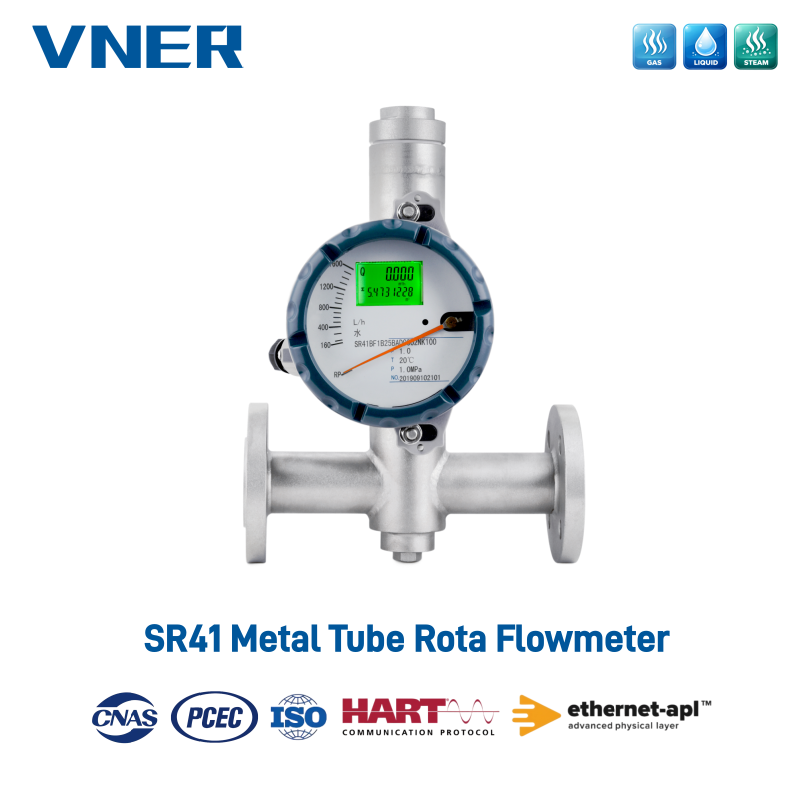

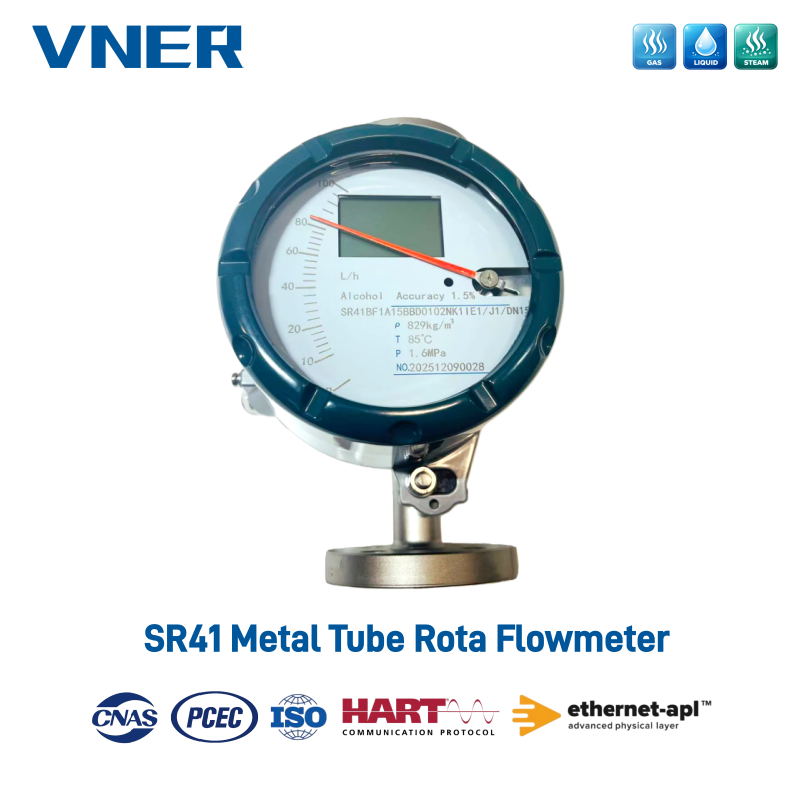

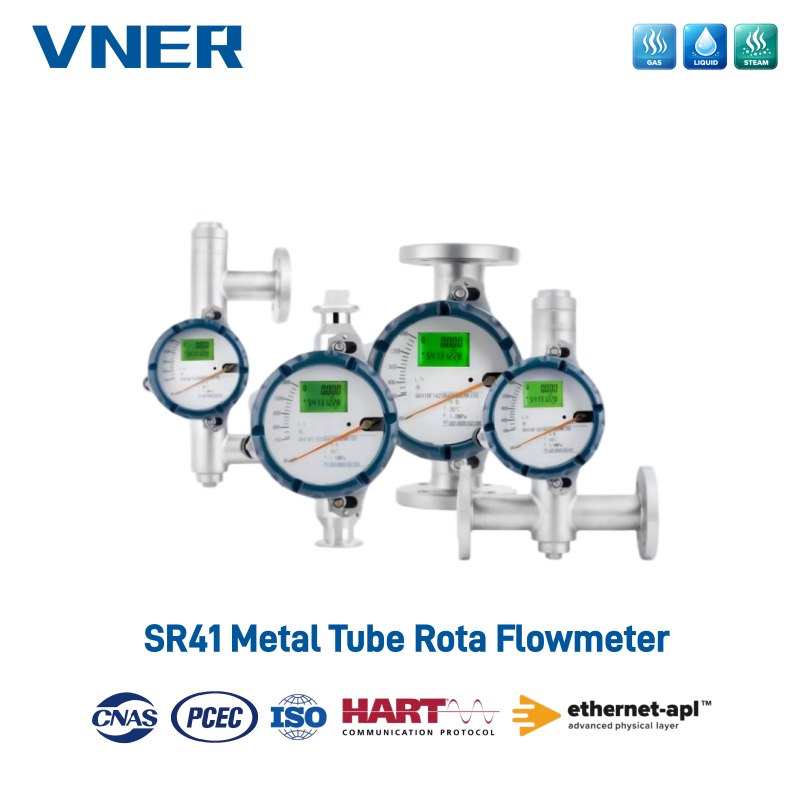

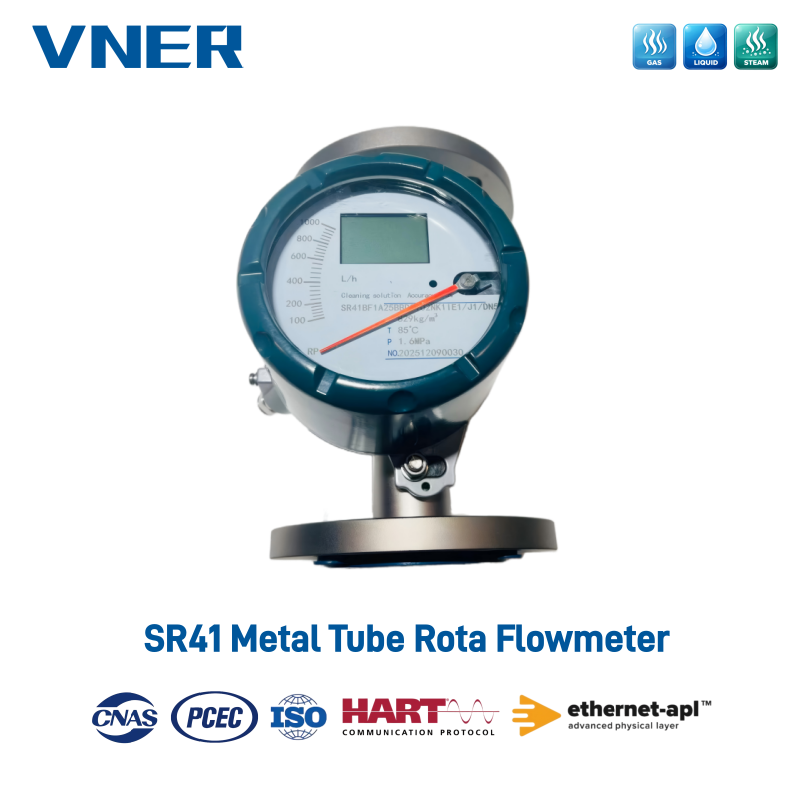

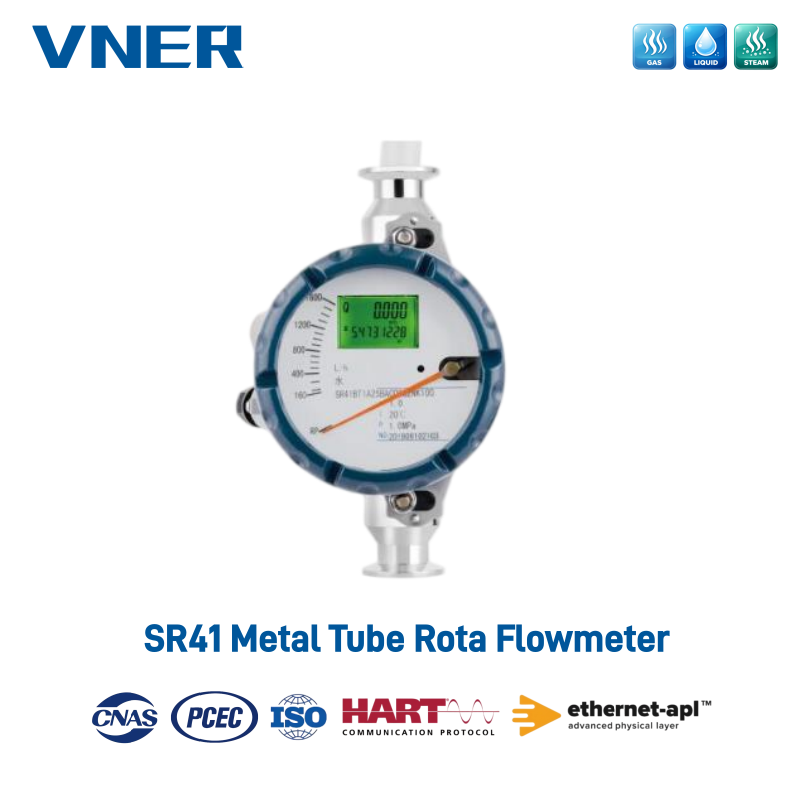

SR41 Rotametar s metalnom cijevi Proizvođači

Rotametar SR41 je potpuno metalni mjerač protoka s promjenjivom površinom (VA) dizajniran za precizno mjerenje tekućina, plinova i pare. Naširoko se koristi u industrijama uključujući naftu i plin, kemijsku preradu, metalurgiju, proizvodnju električne energije, hranu i piće, farmaceutske proizvode te celulozu i papir.

Rotametar SR41 ima potpuno metalnu konstrukciju s integralno oblikovanom konusnom mjernom cijevi, koja pruža iznimnu mehaničku čvrstoću, dugotrajnu stabilnost i otpornost na naprezanje u procesu. Njegov modularni i inteligentni dizajn indikatora, u kombinaciji s kompaktnim otiskom i kratkim plovnim hodom, osigurava pouzdano mjerenje čak iu instalacijama s ograničenim prostorom.

S niskim profilom gubitka tlaka, sposobnošću visoke temperature i visokog tlaka te opsežnom upotrebom materijala otpornih na koroziju, SR41 Rotametar je idealno prilagođen za teška radna okruženja i agresivne medije. Novorazvijeni prijenosni sustav magnetske spojke osigurava stabilan izlaz signala uz održavanje potpune izolacije između mjerne komore i indikacijske ili prijenosne jedinice.

• Potpuno metalni rotametar s promjenjivom površinom za mjerenje tekućine, plina i pare

• Jednodijelna konusna mjerna cijev za povećanu mehaničku otpornost

• Modularni, inteligentni dizajn indikatora za fleksibilnu konfiguraciju

• Kompaktna struktura s kratkim hodom i smanjenim prostorom za ugradnju

• Mali gubitak tlaka za poboljšanu učinkovitost sustava

• Napredni prijenos magnetske spojke za stabilan i pouzdan izlaz signala

• Dizajniran za primjenu na visokim temperaturama i visokim tlakovima

• Materijali otporni na koroziju pogodni za teške i agresivne medije

• Inteligentni LCD zaslon koji podržava:

• Indikacija trenutnog i ukupnog protoka

• 4–20 mA analogni izlaz

• Preklopni signalni izlaz

• Funkcije visokog i niskog alarma

• HART komunikacijski protokol

• Više opcija napajanja: 24 VDC ili baterijsko napajanje

• Višestupanjska korekcija za viskoznost, gustoću, temperaturu i tlak

• Dodatni magnetski filtar ili toplinska izolacija/grijaći plašt dostupan na zahtjev

• Mjereni mediji: plin / tekućina / para

• Razred točnosti: Klasa 1.5 / Klasa 2.5

• Omjer raspona protoka: 20:1

• Nazivni promjer: DN15 do DN100 (15–100 mm)

• Maksimalni radni tlak:

  1,6 MPa / 2,5 MPa / 4,0 MPa /

  Klasa 150 / Klasa 300 / Klasa 600 / Klasa 900

• Raspon mjerenja protoka:

• Voda (20 °C): 2,5 do 100 000 L/h

• Zrak (0,1 MPa, 20 °C): 0,07 do 1000 m³/h

• Primjenjiva viskoznost:

• DN15: ≤ 5 mPa·s

• DN25–DN100: ≤ 350 mPa·s

• Princip mjerenja: Varijabilna površina (VA)

• Vrsta mjerne cijevi: Konusna metalna cijev

• Gradacija ljestvice: Kalibrirana prema odabranim jedinicama protoka
