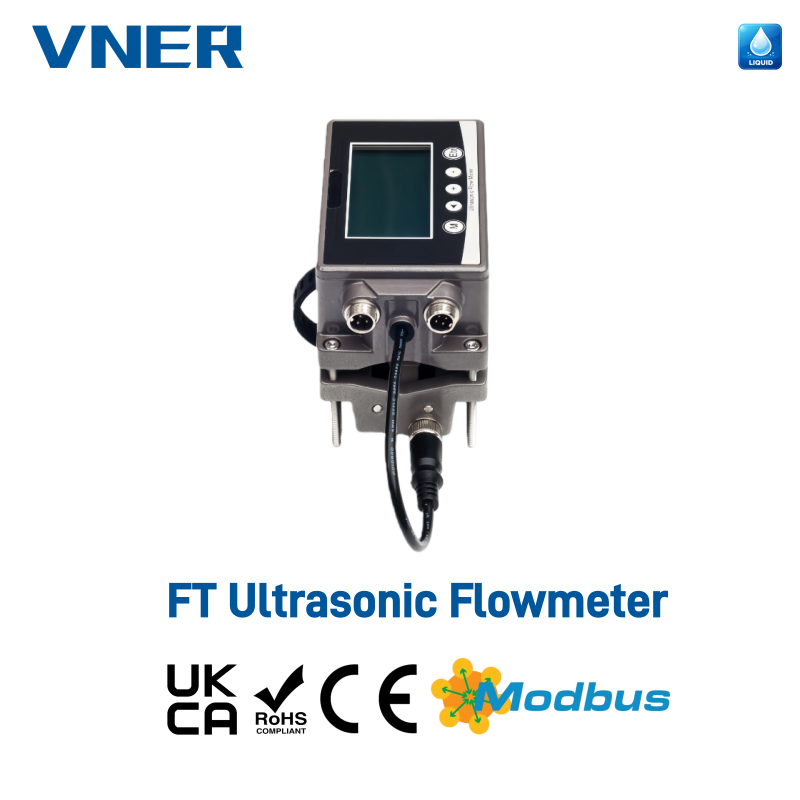

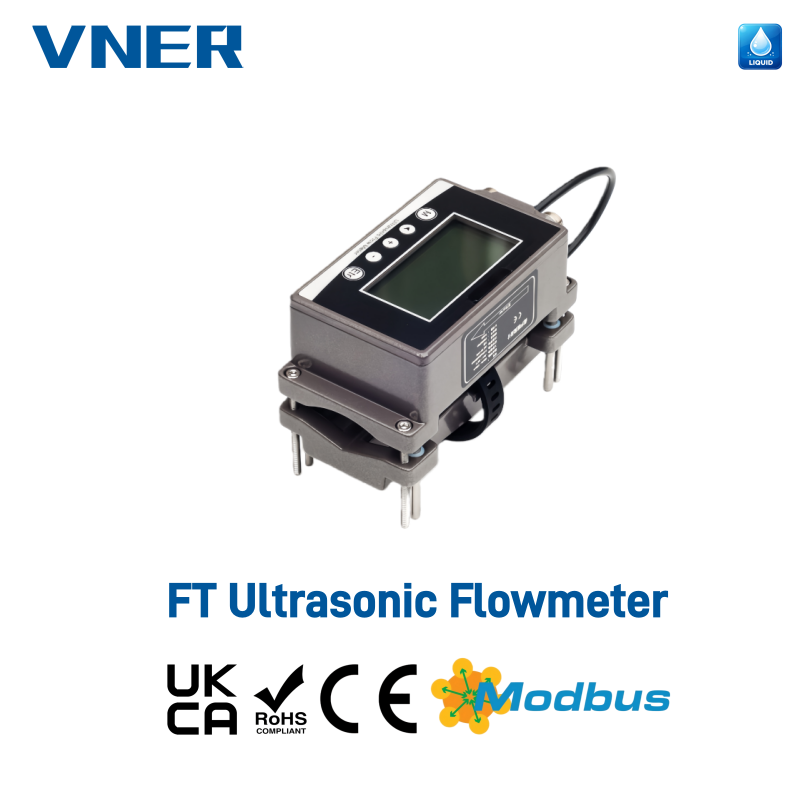

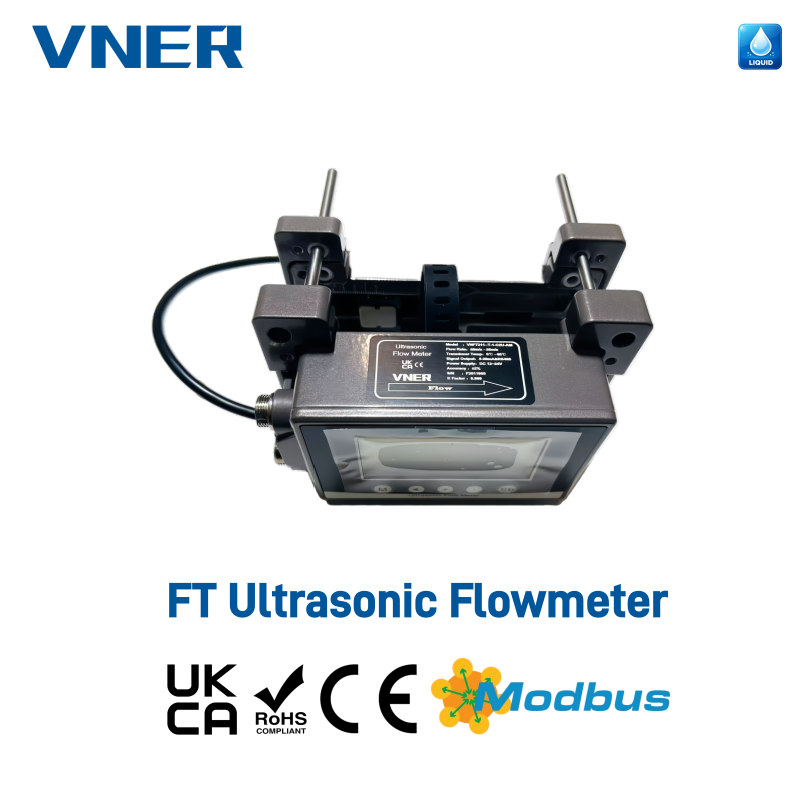

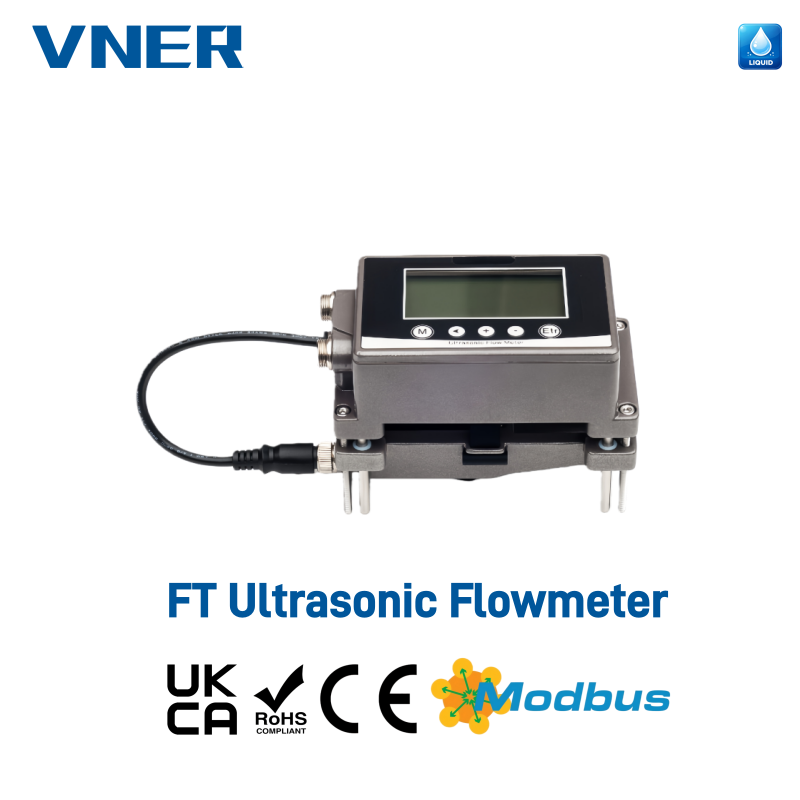

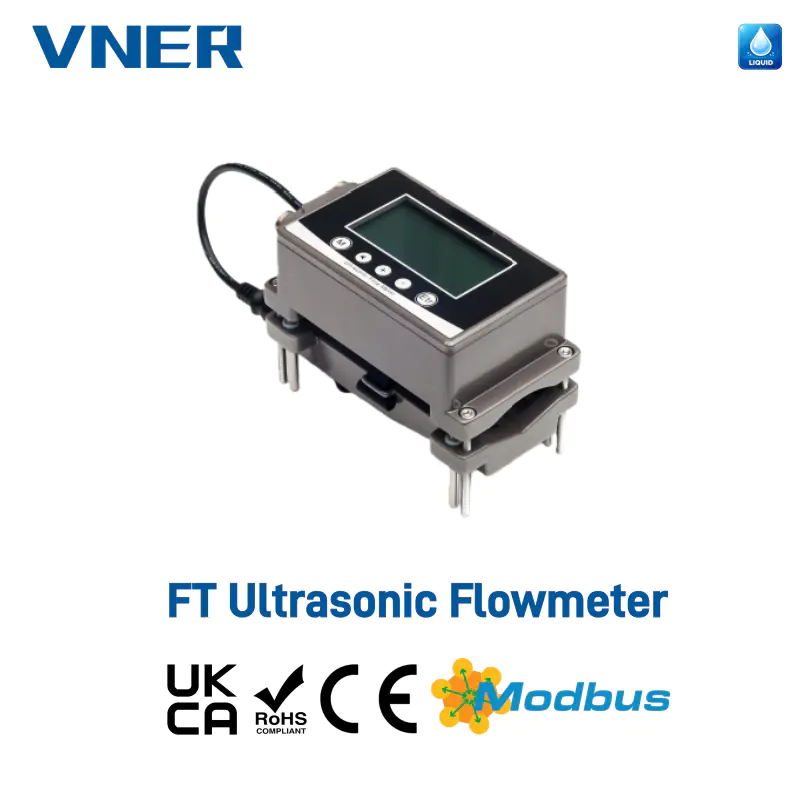

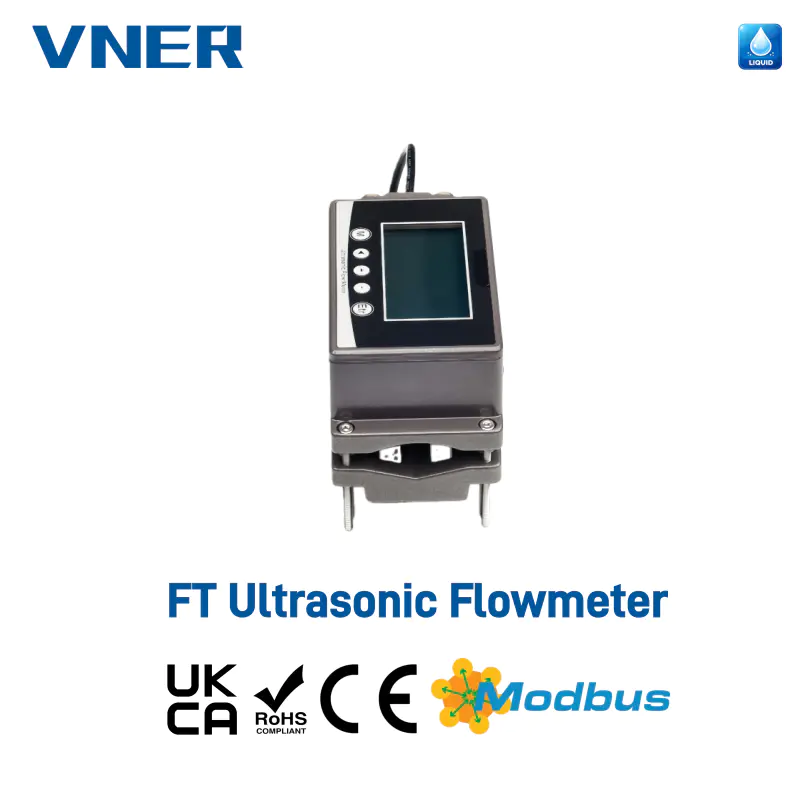

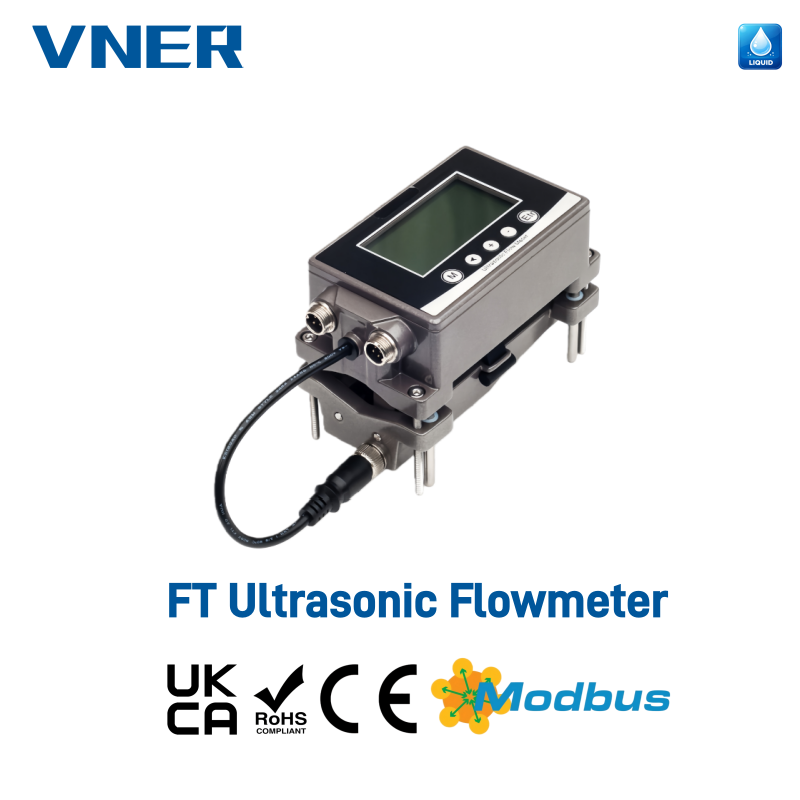

Ultrazvučni mjerač protoka VNFT211 sa stezaljkom

Rješenje za male cijevi (DN15–DN65)

Princip rada

VNFT211 ultrazvučni mjerač protoka radi na temelju princip ultrazvučnog mjerenja prolaznog vremena . Dvije vanjske ultrazvučne sonde sa stezaljkama montirane su na vanjsku površinu cijevi. Odašiljanjem i primanjem ultrazvučnih signala uzvodno i nizvodno kroz stijenku cijevi i tekući medij, instrument izračunava vremensku razliku uzrokovanu brzinom protoka tekućine.
Ova vremenska razlika izravno je proporcionalna brzini protoka, što omogućuje precizno mjerenje protoka bez izravnog kontakta s procesnim medijem .

Kao nenametljivo rješenje za mjerenje, VNFT211 eliminira gubitak tlaka, izbjegava rizik od kontaminacije i osigurava nesmetan rad sustava.

Nenametljiv dizajn koji se steže

• Vanjska montaža stezaljkama bez rezanja cijevi ili zaustavljanja procesa

• Nema kontakta s tekućim medijem, čime se eliminira gubitak tlaka i rizik od kontaminacije

• Idealno za projekte naknadne ugradnje i sustave kontinuiranog rada

Brza i korisniku jednostavna instalacija

• Instalacija i puštanje u rad mogu se završiti u roku od nekoliko minuta

• Nisu potrebni posebni alati niti izmjene cjevovoda

• Značajno smanjuje troškove rada i vrijeme zastoja

Fleksibilna konfiguracija i široka kompatibilnost

• Jedan univerzalni set senzora podržava sve veličine cijevi unutar mjernog područja

• Kompatibilan sa metalne cijevi i krute plastične cijevi (PVC, PP, PVDF)

• Prikladno za cjevovode DN15–DN65

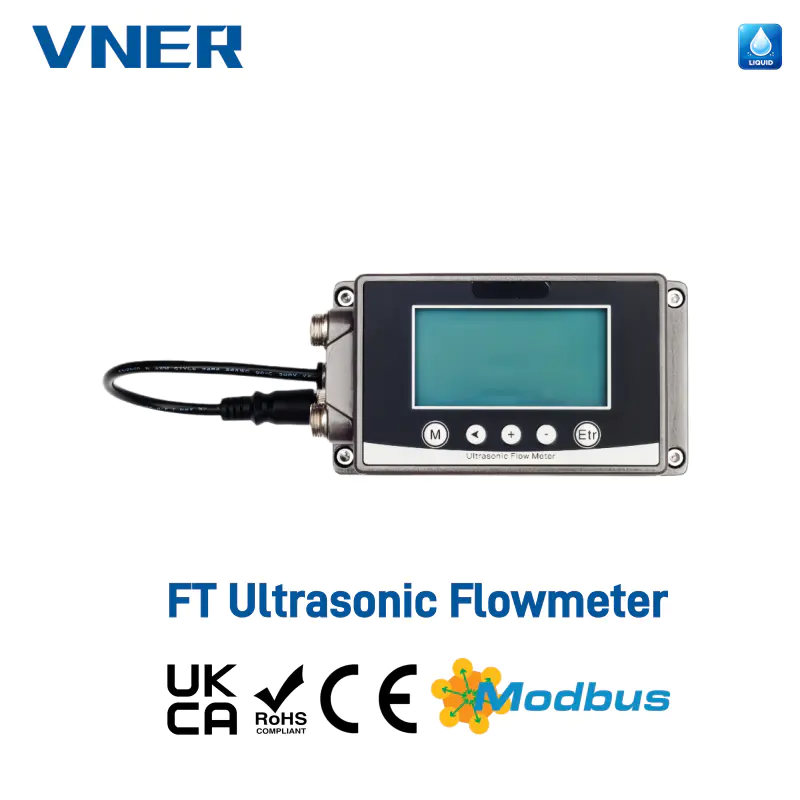

Jasan i informativan zaslon

• 256 × 128 LCD visoke rezolucije

• Prikazuje brzinu protoka, akumulirani protok, informacije o statusu i alarme

• Očitavanja protoka mogu se pratiti izravno na licu mjesta

Sposobnost mjerenja energije (izborno)

• Može se konfigurirati kao ultrazvučni mjerač energije za hlađenje/grijanje (BTU mjerač)

• Podržava praćenje i upravljanje potrošnjom energije

• Prikladno za HVAC, hlađenu vodu i grijanje

Industrijska komunikacija i proizvodnja

• Standardno 4–20 mA analogni izlaz

• Modbus RS485 komunikacija za integraciju s PLC i DCS sustavima

• Opcijski pulsni izlaz (OCT) i relejni alarmni izlaz

• Omogućuje daljinski nadzor, prikupljanje podataka i analizu učinkovitosti

Pouzdana industrijska izvedba

• Tvorničko ograničenje niske brzine na 0,08 m/s kako bi se izbjegla lažna očitanja

• Brzo vrijeme odziva podesivo od 0,5 do 60 sekundi

• Dugoročna pohrana podataka s EEPROM sigurnosnom kopijom (preko 10 godina)

• Dizajniran za stabilan rad u teškim industrijskim okruženjima

Tipične primjene

• Sustavi vodoopskrbe i distribucije

• HVAC krugovi rashlađene vode i grijanja

• Praćenje potrošnje energije

• Mjerenje industrijske procesne vode

• Projekti rekonstrukcije s ograničenim prostorom za ugradnju
