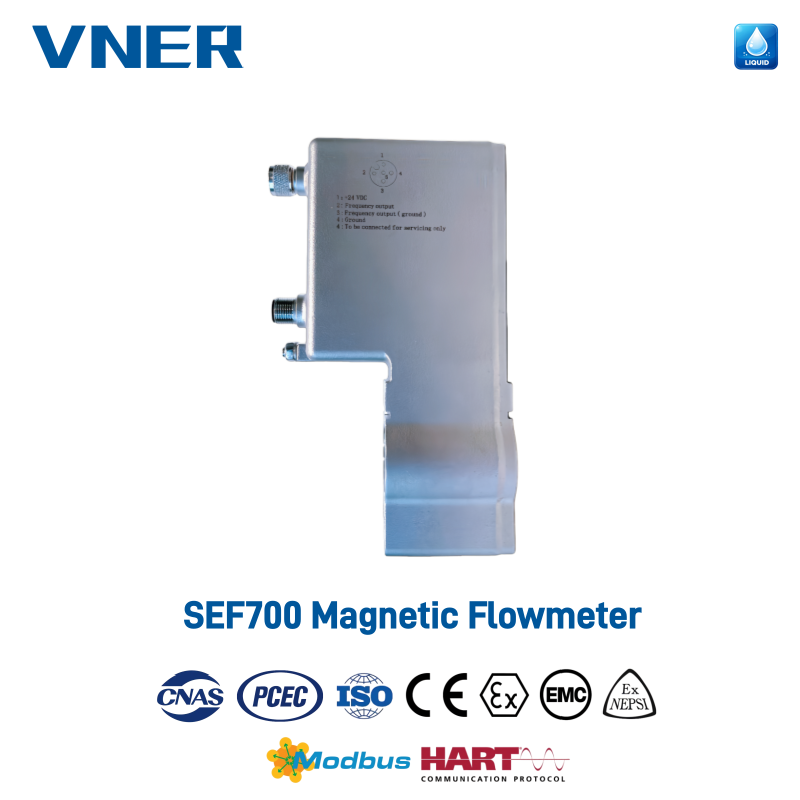

VE Elektromagnetski mjerač protoka Proizvođači

Elektromagnetski mjerač protoka radi na temelju Faradayeva zakona indukcije, koji kaže da se elektromotorna sila (EMF) inducira u vodiču kada se kreće kroz magnetsko polje. Ovaj princip mjerenja može se primijeniti na vodljive tekućine. Kada takav fluid teče kroz cijev okomito na smjer magnetskog polja, u fluidu se stvara inducirani EMF. Ovaj inducirani EMF može se mjeriti pomoću dvije simetrično postavljene elektrode.

Napon signala Ue izravno je proporcionalan gustoći magnetskog toka B, udaljenosti između elektroda D i prosječnoj brzini fluida V. Budući da su gustoća magnetskog toka B i udaljenost između elektroda D konstantni, napon signala Ue izravno je proporcionalan prosječnoj brzini protoka V.
Jednadžba korištena za izračunavanje volumetrijske brzine protoka pokazuje da je signalni napon Ue linearno proporcionalan volumetrijskom protoku.
Inducirani napon signala pretvara se u skalirane, analogne, kao i digitalne izlazne signale u pretvaraču.

• Nema pokretnih dijelova ili opstruktivnih komponenti unutar cjevovoda, što rezultira gotovo nikakvim dodatnim gubicima tlaka tijekom mjerenja.
• Rezultati mjerenja gotovo su neovisni o tlaku, temperaturi, gustoći i viskoznosti tekućine.
• Prikladno za mjerenje protoka raznih vodljivih tekućina, kao što su voda, otpadna voda, pića, kemijske sirovine, viskozne tekućine, pulpa, blato, kaša itd.
• Koristi SMD komponente i SMT tehnologiju za visoku pouzdanost kruga i nisku potrošnju energije.
• Ugrađeni mikroprocesor za brzo računanje i programabilnu niskofrekventnu pravokutnu valnu pobudu, poboljšavajući stabilnost mjerenja protoka.

• Nazivna veličina: DN (3-3000 mm)
• Mjereni medij: vodljive tekućine, mulj i abrazivi
• Procesna temperatura: -20~±180°C
• Nazivni tlak: Standardni nazivni tlak:
  >DN100- 1,6MPa
• Točnost mjerenja protoka: ±0,2%, ±0,3%, ±0,5%
• Ponovljivost: s 0,1%
• Izlaz: (4~20)mA, HART, Modbus RS485, Pulse, opcija
