Odabir elektromagnetskog mjerača protoka: vodič provjeren na terenu (obloge, elektrode, vodljivost)

Za koga je ovo

Inženjeri pogona, dizajneri procesa, timovi za održavanje i tehnički kupci koji trebaju brz, pouzdan način da specificiraju pravi magmetar za stvarne uvjete.

1) Što je (a što nije) magmetar

Elektromagnetski mjerači protoka mjeriti vodljivi tekućine sa nema elementa za prigušivanje i nema pokretnih dijelova . Ističu se u uslugama abrazivnih i kiliozivnih tvari i dominiraju komunalnim vodovodom i otpadnim vodama, prijenosom kemikalija, rudarskim muljem i higijenskim procesima (hrana i piće, farmacija).

• Snage: zanemariv gubitak tlaka, širok raspon DN, stabilna točnost, izvrsne mogućnosti kemijske/abrazije.
• Ograničenja: zahtijevaju minimalnu vodljivost; nije za ugljikovodike/ultra čistu vodu osim ako se ne koriste izvedbe s niskom vodljivošću.

Prag vodljivosti (μS/cm)

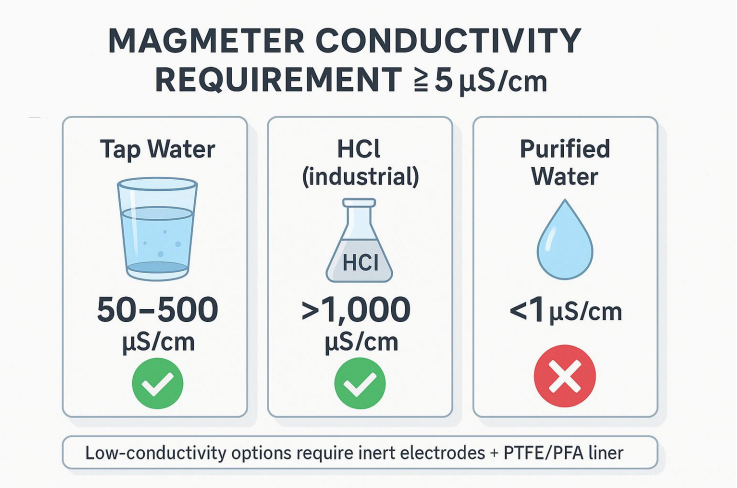

Standardni magmetri zahtijevaju ≥ 5 μS/cm . Tipične reference: Voda iz slavine: 50–500, HCl (industrijska): >1000, Pročišćena voda: <1 → nije prikladno.

Mogu se koristiti granični slučajevi inertne elektrode (Pt‑Ir/Hastelloy C) sa obloge niske apsorpcije (PTFE/PFA) ; potvrdite kod proizvođača.

2) 3‑D model odabira

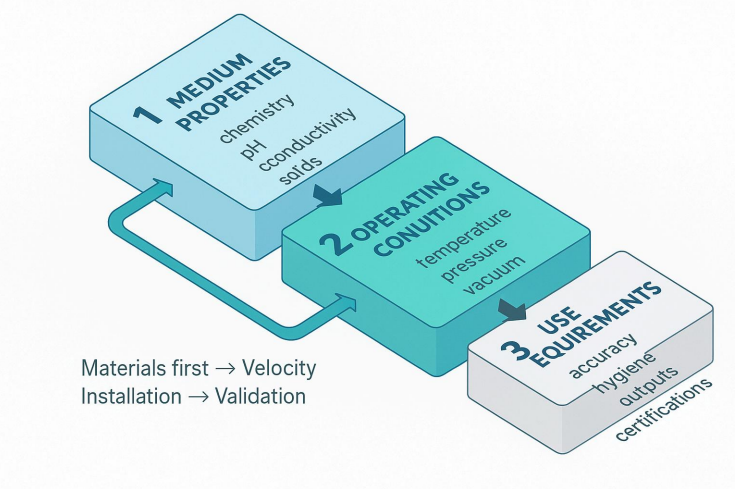

Odabir nije samo jedan parametar. Koristite a 3-dimenzionalna odluka:

Svojstva medija → Radni uvjeti → Zahtjevi za upotrebu

Većina kvarova (napad na košuljicu, kvar elektrode, velike pogreške) dolazi do nepotpunih podataka o mediju ili neusklađenih materijala.

3) Korak 1 — Izgradite profil medija (podaci o kojima se ne može pregovarati)

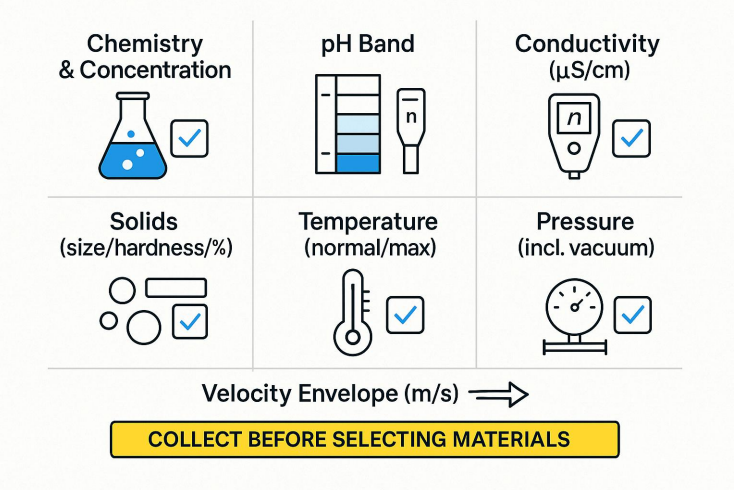

Prikupite ovo prije odabira materijala:

• Kemija i koncentracija: uključuju ione u tragovima (F⁻/Cl⁻) i oksidante.
• pH pojas: jaka kiselina (<2), slaba kiselina (2–6), neutralna (6–8), slaba lužina (8–12), jaka lužina (>12).
• Vodljivost: potvrditi ≥ 5 μS/cm osim ako ne koristite opcije niske vodljivosti.
• Krute tvari: veličina / tvrdoća / volumen %. Kvarc ili ≥1 mm → obloge otporne na abraziju.
• temperatura: normalno i ekstremno (CIP/SIP, izvođenje na suncu).
• Tlak: pozitivno i vakuum (obloge se mogu srušiti ako nisu ocijenjene).
• Omotnica brzine: plan za 1–3 m/s (čista usluga). <0,5 m/s naslage; >5 m/s erozija/buka (abrazivni rad često 2–4 m/s).

4) Korak 2 — Odaberite oblogu (prvo korozija i temperatura)

Prioritet: Otpornost na koroziju → Temperatura → Abrazija → Tlak.

Vakuum i toplinski ciklus

Navedite vakuumski obloge ako je moguć tlak ispod atmosferskog. Za velike ΔT/ΔT·h, osigurajte CTE kompatibilnost obloge/elektrode i poštujte proizvod T–P krivulja ocjene.

5) Korak 3 — Uskladite elektrode s kemijom (i oblogom)

Brzi znakovi

• Izbjeljivač (NaOCl) → PTFE/PFA Hastelloy C / Titan.
• HCl bez F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl s F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (izbjegavajte Ta).
• Vrući/jaki NaOH → PTFE/PFA Hastelloy C (316L samo za blagu/hladnu nagrizajuću).
• Abrazivna smjesa → poliuretan/keramika robusne elektrode za obloge; veličina za 2–4 m/s .

6) Veličina za brzinu (ne za pad tlaka)

Magmetri dodaju zanemariv gubitak glave. Dimenzionirajte mjerač tako normalna radna brzina sleti u ciljni pojas.

• Čiste tekućine: 1–3 m/s (tih, stabilan, malo prljanja).
• Abrazivno sredstvo: 2–4 m/s do samočišćenja; vrhovi kape za ograničavanje erozije.
• Niska vodljivost: umjereno veća brzina može poboljšati SNR.
• Vrlo niski protok: razmotriti smanjenje broja zaposlenih (reduktori) za postizanje ciljane brzine.

Primjer određivanja veličine za jednu minutu

S obzirom na 20 m³/h u DN50 (ID ≈ 52,5 mm):

Površina A = π·(0,0525²)/4 ≈ 0,00217 m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → unutar abrazivne trake; za čistu uslugu, razmotrite DN65.

7) Instalirajte za kvalitetu signala

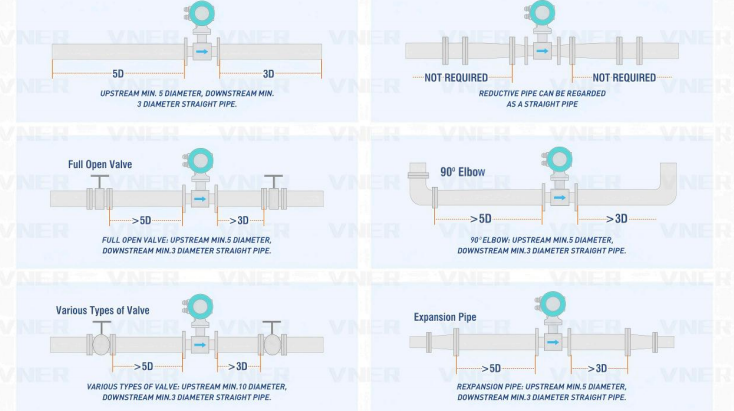

• Ravne vožnje: 5–10D uzvodno, 2–3D nizvodno (više nakon koljena/ventila/reduktora).
• Orijentacija: horizontalno s elektrodama na 3 i 9 sati; vertikalna uzlazni tok poželjan.
• Držite lulu punom: omogućiti detekciju prazne cijevi; izbjegavajte uvučeni zrak.
• Uzemljenje: prstenovi za uzemljenje/elektrode za stabilnu referencu.
• Brtve i rukavci: kompatibilan s oblogom; izbjegavati upad u bušotinu.
• Zaprljani mediji: preferirajte glatke obloge (PTFE/PFA) i odgovarajuću brzinu

8) Sanitarije (hrana i farmacija)

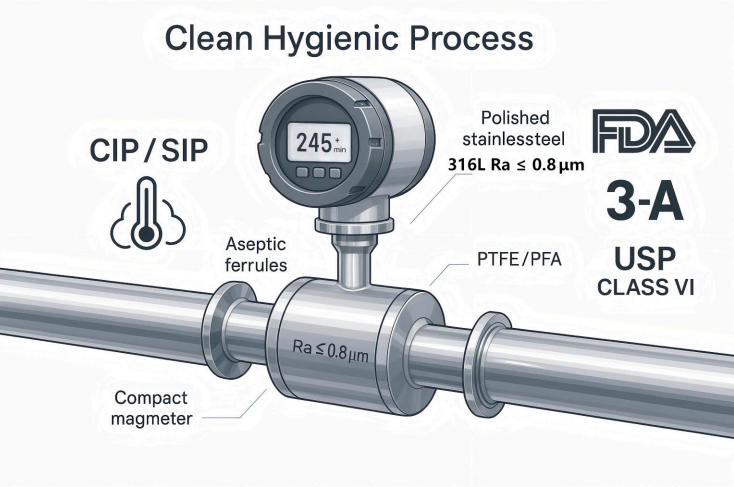

• Mokri dijelovi: 316L; PTFE/PFA košuljice; polirane elektrode (npr. Ra ≤ 0,8 μm ; navedite ≤ 0,4 μm ako je potrebno).
• Veze: Tri‑stezaljka, DIN11851, aseptični prstenovi; definirati završnu obradu površine.
• CIP/SIP: provjerite ograničenja deterdženta i pare (vrijeme/temperatura).
• Sukladnost: FDA/3‑A/USP ClassVI/sljedivost materijala; dizajn bez šavova kako bi se izbjeglo zadržavanje.

9) Matrica brzog odabira (početne točke — provjerite podatkovnu tablicu)

• Komunalne vode/otpadne vode → Podstava: Guma / ETFE / PTFE; elektroda: 316L (nadogradnja na HastelloyC za jake oksidante).
• 30% HCl (kemijski) → PTFE/PFA HastelloyB/C / tantal (učiniti nije koristite 316L).
• 20% NaOH (kemijski) → FEP/PTFE HastelloyC (316L za <10% i ohladiti).
• Neutralna rudarska gnojnica → Poliuretan or Keramika elektrode od tvrdog metala ; 2–4 m/s ; vertikalna instalacija.
• Mulj za kiselo ispiranje → Keramika Tantal (pratite pH; izbjegavajte F⁻ s Ta).
• Industrijske organske otpadne vode (npr. etanol) → FEP/PTFE HastelloyC ; potvrditi zaštitu od eksplozije.
• Doziranje izbjeljivača → PTFE/PFA HastelloyC/titan.
• Nadopunjavanje vrućeg kotla (100–150 °C) → PFA/Keramika Titanij ; izolirati; osigurati nizak otpor tla.
• Ohlađena slana otopina (CaCl₂, −20…5 °C) → PTFE/FEP Titanij ; potvrdite žilavost košuljice na niskim temperaturama

10) Provjerite prije kupnje (izbjegnite skupa iznenađenja)

• Kompatibilnost materijala: provjerite podatke o koroziji pri stvarnoj koncentraciji i temperaturi (cilj ≤ 0,1 mm/godišnje).
• Krivulja temperatura-tlak: poštujte de‑naciju košuljice (npr. PTFE ograničenje tlaka pri povišenoj T).
• Posebni uvjeti: ocjena vakuuma; toplinski ciklus (ΔT/h); košuljica/elektroda CTE podudaranje.
• Odjava dobavljača: osigurati kompletan medij/uvjete; zahtjev a izvješće o fitnessu . Za kritične točke, učinite testovi uranjanja (npr. 72 h namakanja elektrode).

11) Uobičajene zamke i popravci (s ishodima)

• Zanemarivanje tragova nečistoća (npr. F⁻ u HCl) → pogrešna elektroda; brz kvar.
  Popravak: puni sastav uklj. ioni u tragovima; odabrati Ta/Hastelloy C/Pt‑Ir prema potrebi.

• Preniska temperatura/tlak → starenje ili ispupčenje košuljice.
  Popravak: odabrati krajnosti (npr. max T 10 °C, max P 20% ); slijedi T–P krivulju.
• Podcjenjivanje abrazije → brzo trošenje košuljice u kašama.
  Popravak: Poliuretan/Ceramic košuljice, ispravna brzina/orijentacija.
• Kupnja po najnižoj cijeni → česte izmjene; veliki zastoji.
  Popravak: procijeniti trošak životnog ciklusa (capex 5-godišnje održavanje).

• Nedostaju sanitarni detalji → rizik od zadržavanja i kontaminacije.
  Popravak: bešavne obloge, polirane elektrode, dokumentirana usklađenost.

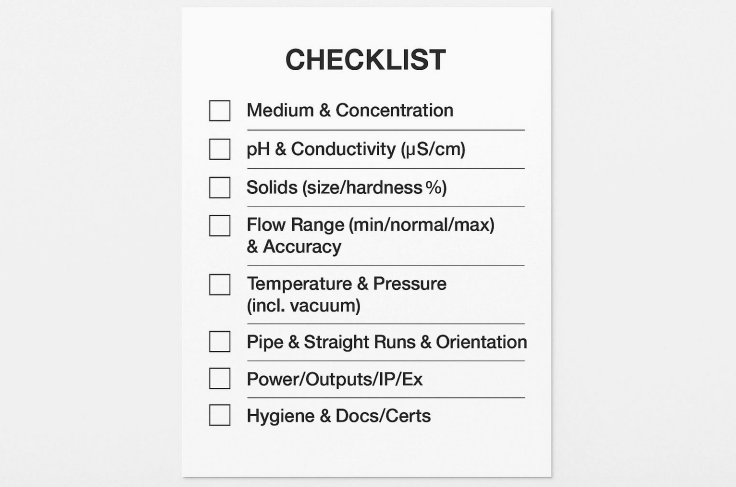

12) RFQ / popis za provjeru veličine (priložite svom upitu)

1. Srednja i koncentracija, pH, vodljivost (μS/cm)
2. Krutine: veličina / tvrdoća / % vol. (ako postoji)
3. Raspon protoka (min/normalno/max), ciljana točnost, preferirani raspon brzine
4. Temperatura (normalna/maks.), Tlak (maks., bilo koji vakuum )
5. Veličina cijevi/standard/materijal, dostupnost pravocrtne cijevi, orijentacija
6. Napajanje i izlazi (4–20mA/HART, puls, RS‑485), IP/ex‑proof
7. Higijenske potrebe (završna obrada površine, priključci, CIP/SIP)
8. Dokumentacija (kalibracija, MTR) i regionalni certifikati

13) FAQ

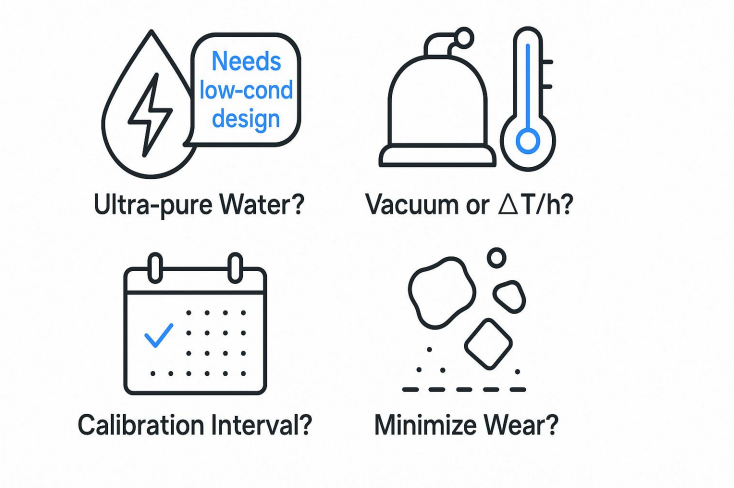

P1. Mogu li magmetri mjeriti ultračistu vodu?

Samo sa niske vodljivosti dizajne i pažljivu validaciju. Standardne jedinice zahtijevaju ≥ 5 μS/cm.

Q2. Što ako moja linija primijeti vakuum ili nagle promjene temperature?

Koristite vakuumski košuljice i provjerite CTE podudaranje /ΔT granice.

Q3. Koliko često trebam kalibrirati?

Tipična usluga: godišnje . Kritično čuvanje/doziranje: 6 mjeseci ili prema pravilima web mjesta.

Q4. Kako mogu smanjiti trošenje u gnojnicama?

Pick obloge otporne na abraziju (poliuretan/keramika), zadržati 2–4 m/s brzina, okomiti uzlazni tok.

Zaključak (Red koji funkcionira)

1. Prvo materijali (linijske elektrode) iz kompletnog srednjeg profila.
2. Veličina za brzinu (bez pada tlaka).
3. Instalirajte za kvalitetu signala (ravni izvodi, puna cijev, uzemljenje).
4. Potvrdi protiv krivulje T–P, vakuuma i toplinskog ciklusa.

Prateći ovaj redoslijed odabir magmetra pretvara se u ponovljivi inženjerski proces koji daje točnost i smanjuje troškove životnog ciklusa.
