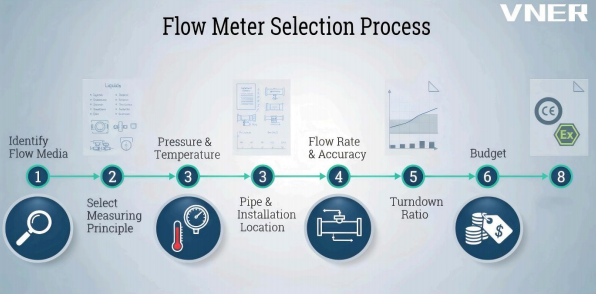

Proces odabira mjerača protoka: od primjene do savršenog podudaranja

Odabir pravog mjerača prodoka nije samo odabir mjernog instrumenta — radi se o osiguravanju pouzdanosti procesa, točnosti mjerenja i dugiliočne operativne učinkovitosti.

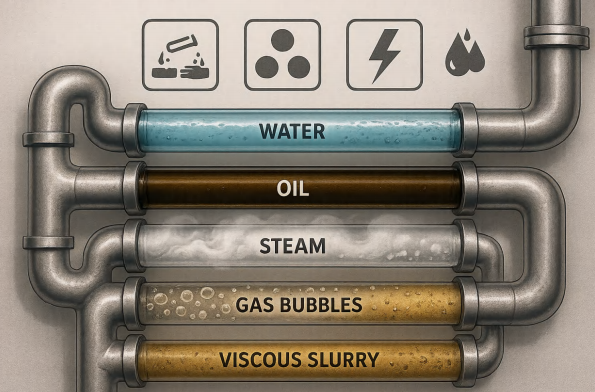

1. Identificirajte protočne medije

Razumijevanje procesnog medija temelj je svakog odabira.

Odredite je li medij protoka:

• Tekućina , plin , ili Steam
• Korozivno , Vodljivi , ili Neprovodljiv
• Višefazni (tekuća krutina/plin) ili jednofazni
• Viskozna , čistim , ili sadrži suspendirane krutine

Poznavanje ovih karakteristika izravno utječe na to koji su principi mjerenja izvedivi.

na primjer, elektromagnetski metri zahtijevaju vodljive tekućine, dok Coriolis mjerači najbolje rade s čistim, jednofaznim tekućinama.

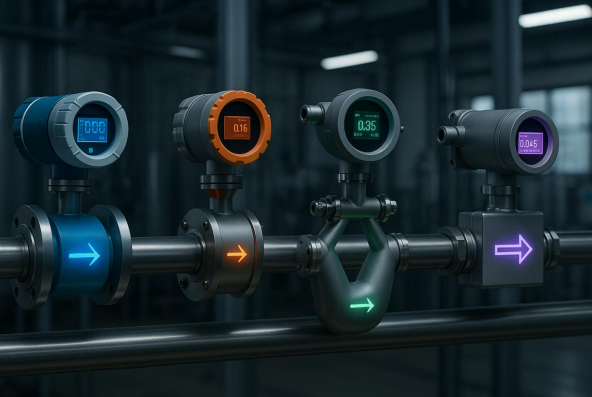

2. Odaberite Princip mjerenja

Nakon definiranja medija odaberite najprikladniju mjernu tehnologiju:

• Elektromagnetski mjerač protoka (EMF) – Za vodljive tekućine, vodu, kemikalije, kaše.
• Vrtložni mjerač protoka – Za paru, plinove i tekućine sa stabilnim profilima protoka.
• Coriolisov mjerač masenog protoka – Za precizno mjerenje masenog protoka i gustoće u tekućinama ili plinovima.
• Ultrazvučni mjerač protoka – Za velike cijevi ili neinvazivne instalacije.
• Termički mjerač masenog protoka – Za čiste plinove.
• Mehanički mjerač protoka (turbina, istisnina) – Za jednostavne, jeftine aplikacije.

Svaki princip ima različite prednosti točnost , trošak , složenost instalacije , i održavanje . Ispravno podudaranje osigurava pouzdan dugotrajan rad.

3. Definirajte radni tlak i temperaturu

Procesni tlak i temperatura određuju:

• Materijal senzora (nehrđajući čelik, Hastelloy, PTFE obloga, itd.)
• Izbor brtvila i brtvila
• Ocjena tijela mjerača protoka (PN/ANSI klasa)
• Zahtjevi temperaturne kompenzacije

Uvijek osigurajte da vrijednosti tlaka i temperature odabranog instrumenta premašuju maksimalne radne uvjete sustava, sa sigurnosnim granicama u skladu s PED or ASME stiardima.

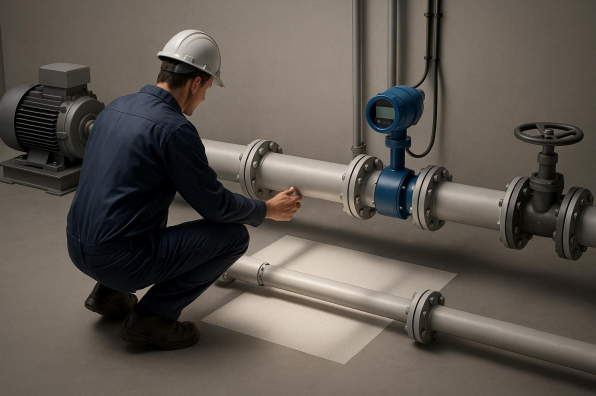

4. Procijenite uvjete cijevi i instalacije

Mjerači protoka najbolje rade kada su pravilno instalirani. Ključni parametri uključuju:

• Veličina i orijentacija cijevi (vodoravno, okomito, puna cijev)
• Ravne staze uzvodno i nizvodno kako bi se osigurao stabilan profil protoka
• Položaj u odnosu na ventile, pumpe ili koljena kako bi se turbulencije svele na minimum
• Prostor za montažu i pristupačnost za ožičenje, kalibraciju i održavanje
• Napajanje (AC/DC) i Mogućnosti izlaza signala (4–20 mA, Pulse, Modbus, HART, itd.)
• Zaštita od prodora (IP65, IP67, IP68)
• Klasifikacija opasnih područja (Ex ia, Ex d, itd.)

Dobro planiran raspored instalacije sprječava pogreške u mjerenju uzrokovane lošim uvjetima protoka ili električnim smetnjama.

5. Odredite zahtjeve za raspon protoka i točnost

Definiranje radni protok i potrebna točnost je presudno.

Navedite:

• Minimalni, normalni i maksimalni protok
• Očekivani raspon fluktuacije procesa
• Zahtijevana točnost ili ponovljivost (npr. ±0,1%, ±0,2%, ±0,5% ±1,0%)

Ispravna veličina mjerača osigurava protok unutar optimalnog mjerni raspon (zona stabilnosti Reynoldsovog broja) , izbjegavajući netočnosti niskog protoka ili zasićenje iznad raspona.

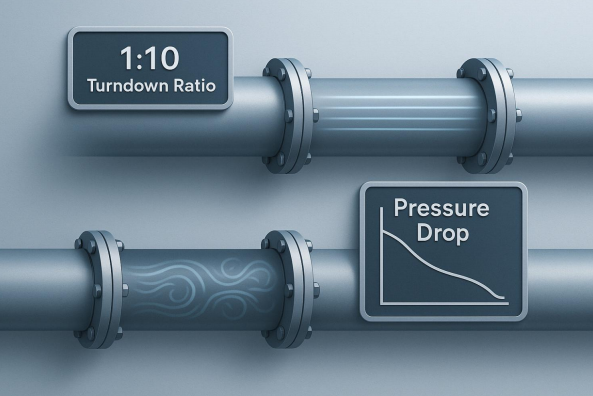

6. Procijenite omjer smanjenja tlaka i gubitak tlaka

• Omjer smanjenja opisuje fleksibilnost raspona mjerenja (npr. 1:10, 1:20).
  Veći omjer smanjenja nudi bolju prilagodljivost različitim uvjetima protoka.
• Gubitak tlaka mora biti minimiziran kako bi se izbjegla neučinkovitost procesa.
  Određene tehnologije poput Coriolis i Vrtlog može uzrokovati pad tlaka — uvijek provjerite može li proces to tolerirati.

7. Razmatranja proračuna i životnog ciklusa

Iako je početni trošak instrumenta važan, ukupni trošak vlasništva (TCO) treba uzeti u obzir:

• Nabavna cijena u odnosu na točnost i pouzdanost
• Učestalost kalibracije i održavanja
• Dostupnost rezervnih dijelova
• Potrošnja energije i troškovi zastoja

Za velike projekte, balansiranje performanse , dugovječnost , i proračun osigurava ekonomsku vrijednost tijekom cijelog životnog ciklusa proizvoda.

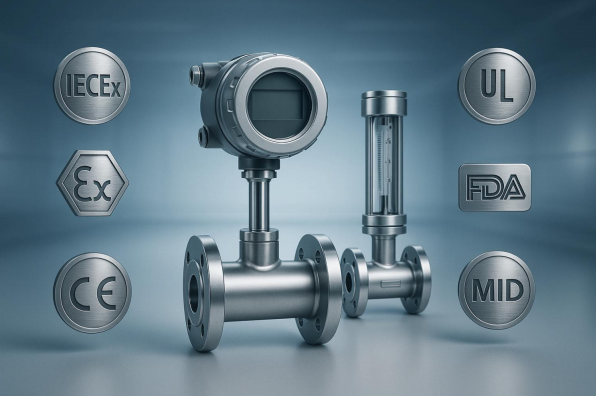

8. Zahtjevi za certifikaciju i sukladnost

Mjerači protoka moraju biti u skladu s relevantnim međunarodnim stiardima i propisima, ovisno o primjeni i odredištu izvoza:

• Sigurnost i zaštita od eksplozije: IECEx, ATEX, UL
• Električna usklađenost: CE-EMC, CE-LVD
• Tlačna oprema: CE-PED, ASME
• Hrana i farmacija: FDA, 3A, EHEDG
• Trgovinsko i zakonsko mjeriteljstvo: MID (Direktiva o mjernim instrumentima)

Ispravna certifikacija jamči da instrument zadovoljava globalne standarde sigurnosti i performansi.

Zaključak

Sustavni proces odabira osigurava ne samo tehničku kompatibilnost, već i dugoročnu stabilnost i usklađenost s propisima.

Razumijevanjem srednji , princip mjerenja , uvjeti ugradnje , i potrebe certifikacije , inženjeri i stručnjaci za nabavu mogu postići optimalne rezultate — minimizirajući rizike i maksimizirajući učinkovitost.

na VNER Electronic Technology LTD , kombiniramo desetljeća terenskog iskustva s naprednim tehnologijama mjerenja protoka kako bismo pomogli našim partnerima u odabiru najprikladnijih rješenja za njihove primjene — od obrada vode i petrokemijski biljke to nafta i plin i industrije polisilicija.

Autor Shawn Cao

Direktor Odjela međunarodne trgovine

VNER Electronic Technology LTD
