Devet skrivenih instalacijskih pogrešaka koje ugrožavaju točnost protoka

Jeste li se ikada suočili s netočnim očitanjima, teškim održavanjem ili potpunim kvarom tijekom instalacije mjerača protoka?

U većini slučajeva problem ne leži u samom instrumentu - već u detaljima instalacije koji se često zanemaruju.
Nedovoljno ravne cijevi za elektromagnetske mjerače protoka, pogrešno postavljeni filtri za mjerače promjenjive površine ili slavine postavljene prema dolje na klinastim mjeračima protoka--sve te male greške mogu dovesti do značajnih kvarova u sustavu.
Ovaj članak sažima devet najčešćih problema s instalacijom na licu mjesta koji se nalaze u aplikacijama za mjerenje protoka, pomažući vam da izbjegnete ove zamke odmah od izvora.

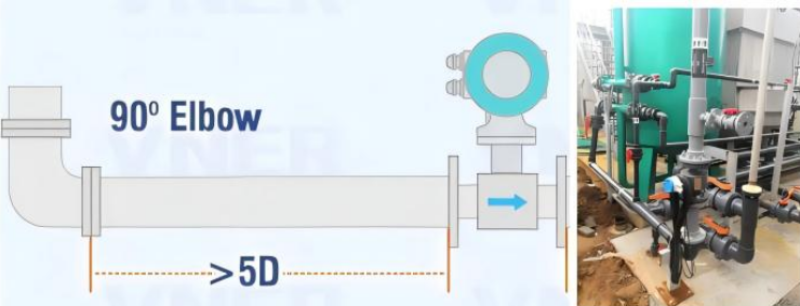

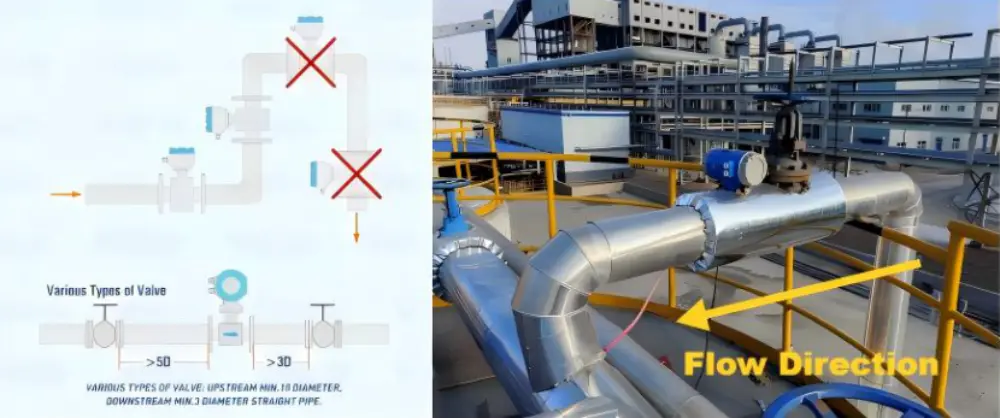

01. Neispravan položaj ugradnje ili nedovoljna duljina ravne cijevi (elektromagnetski mjerač protoka)

• Kako bi se osiguralo točno mjerenje, mjerač protoka uvijek mora raditi u uvjetima pune cijevi.

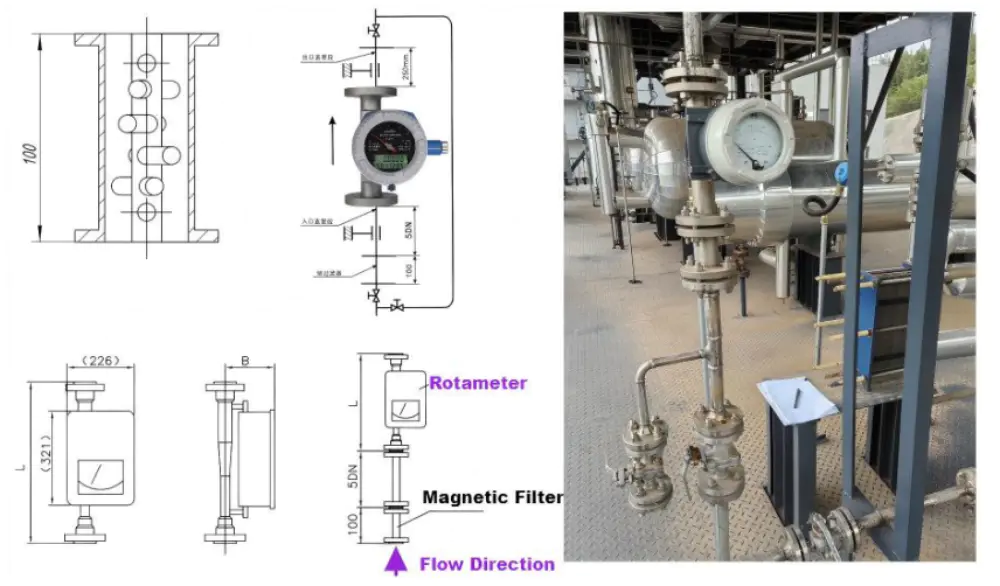

02. Neispravna ugradnja magnetskog filtra (mjerač protoka s promjenjivim područjem)

• Ulazni ravni tok treba mjeriti nizvodno od magnetskog filtra, a ne prije njega.

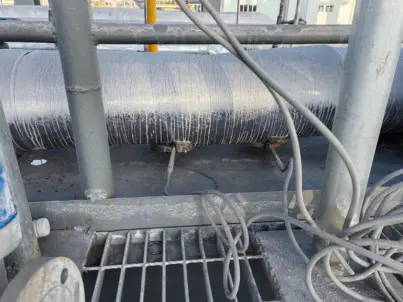

03. Neispravna ugradnja klinastog mjerača protoka

• Instaliranje prirubnice za točenje tlaka okrenute prema dolje ili preblizu platformi ne ostavlja prostor za održavanje i uzrokuje nakupljanje sedimenta u tlačnom priključku, što dovodi do pogrešaka u mjerenju. Uvijek osigurajte ispravnu orijentaciju i prostor za održavanje.

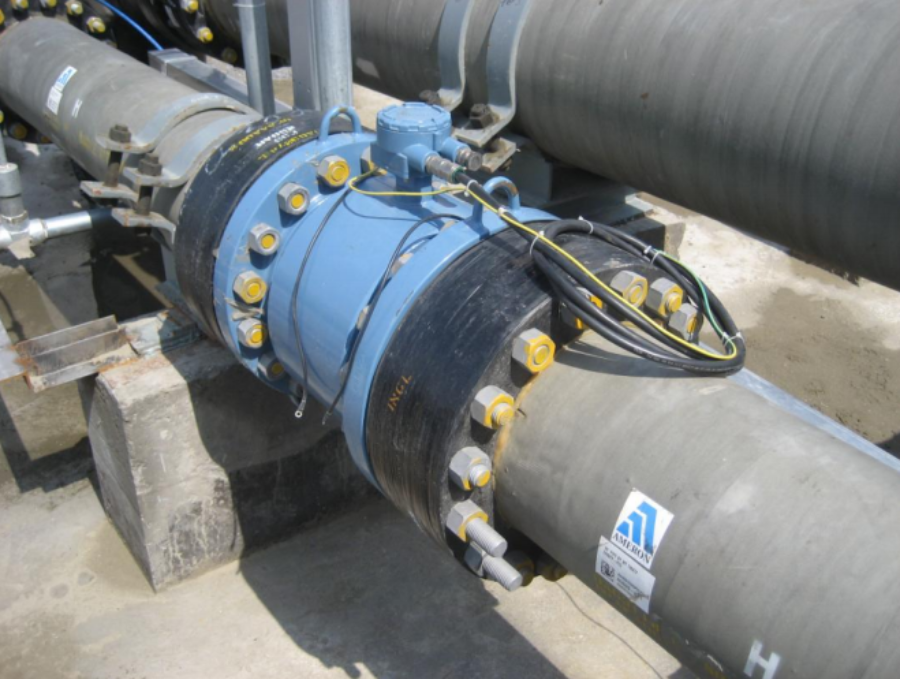

04. Prstenovi za uzemljenje potrebni za nemetalne cjevovode (elektromagnetski mjerač protoka)

• Elektromagnetski mjerači protoka moraju biti pravilno uzemljeni.
• Za metalne cjevovode mogu se koristiti unutarnje elektrode za uzemljenje.
• Za nemetalne ili obložene metalne cijevi potrebni su prstenovi za uzemljenje kako bi se osigurala stabilna referenca signala.

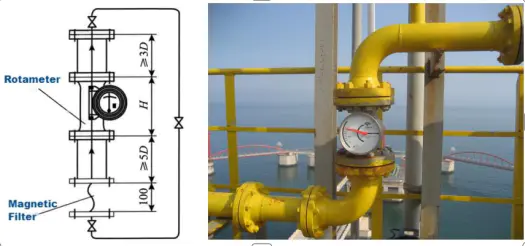

05. Zahtjevi za uzvodno i nizvodno ravno kretanje (mjerač protoka s promjenjivim područjem)

• Ulazni i izlazni cjevovod treba odgovarati veličini provrta mjerača.
• Ako prostor za ugradnju dopušta, održavajte najmanje 5D uzvodno i 3D nizvodno ravne duljine cijevi.
• Napomena: neki proizvođači mogu tvrditi da nema zahtjeva za ravnom vožnjom. ali se ipak preporučuju dovoljne duljine za
  optimalna točnost.

06. Zahtjevi za ravno kretanje uzvodno i nizvodno (elektromagnetski mjerač protoka)

• Izbjegavajte ugradnju mjerača protoka u blizini elemenata koji ometaju protok kao što su ventili, koljena ili premosni vodovi.
• Kad god je to moguće, osigurajte najmanje 10D uzvodno i 5D nizvodno ravno ("10D-5D pravilo").
• Najmanje održavajte 5D uzvodno i 3D nizvodno kako biste postigli stabilna i točna očitanja.

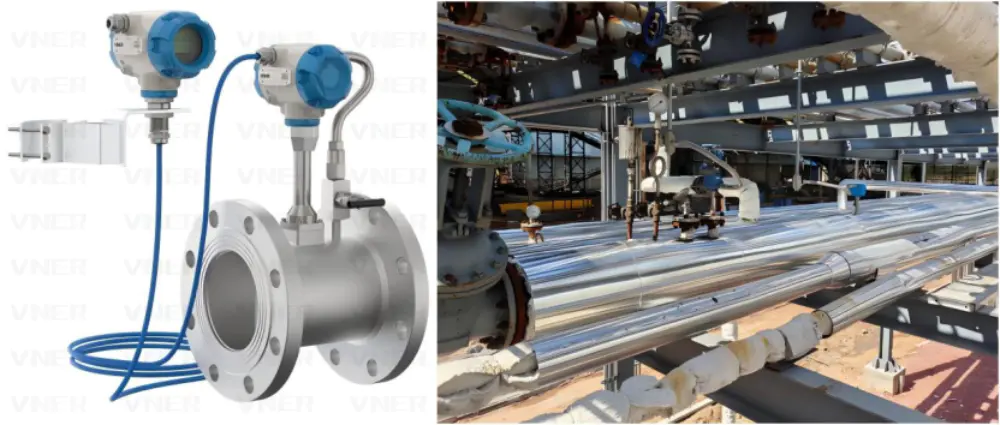

07. Vrtložni mjerač protoka udaljenog tipa preporučuje se za mjerenje pare

• Za mjerenje pare i instalacije u stalku cijevi preporučuje se daljinski (split-tip) vrtložni mjerač protoka. Ova konfiguracija omogućuje daljinsko očitavanje i podešavanje parametara, držeći transmiter dalje od zona visoke temperature (>250 °C) i čineći ga prikladnim za povišena ili nepristupačna mjesta.
• Daljinski kabel mora biti dvožilni oklopljeni kabel, isporučen od strane proizvođača, standardne duljine od 5 m (prilagodljivo do 20 m).

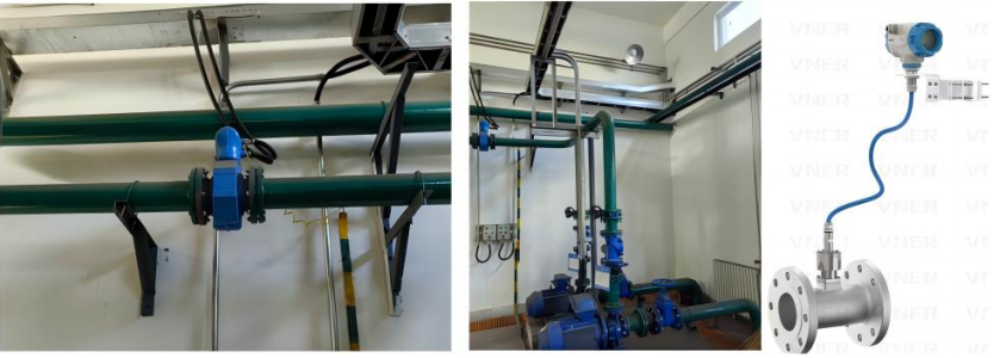

08. Koristite instrumente daljinskog tipa za teško dostupne instalacije

• Za instalacije smještene na visini, u rovovima ili uzduž nosača cijevi, gdje je teško promatranje ili podešavanje na licu mjesta, snažno se preporučuju daljinski instrumenti za sigurniji i praktičniji rad.

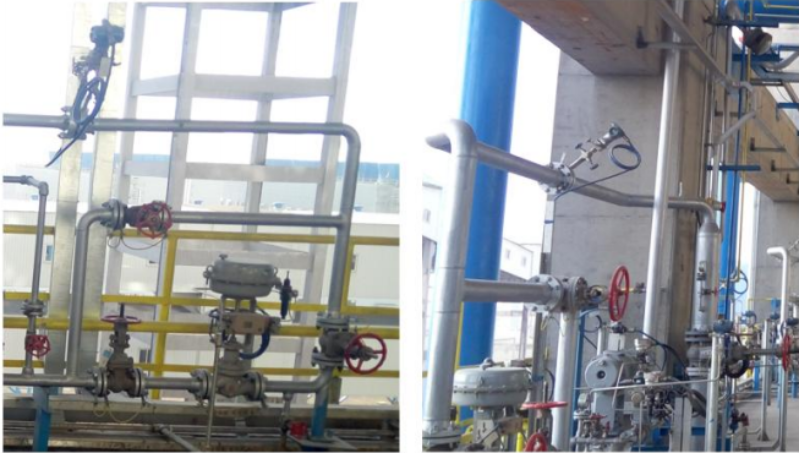

09. Položaj montaže transmitera diferencijalnog tlaka (mjerač protoka s otvorom)

• Ovisno o rasporedu instalacije, transmiter diferencijalnog tlaka trebao bi biti montiran na razini tla ili na pristupačnoj platformi radi lakšeg kalibriranja i održavanja.

• Ovih devet primjera naglašavaju najčešće pogreške pri instalaciji koje se nalaze u aplikacijama za mjerenje protoka. Razumijevanjem i rješavanjem ovih detalja tijekom postavljanja možete poboljšati pouzdanost, smanjiti vrijeme prekida rada i osigurati dugoročnu točnost mjerenja.
