Zatražite ponudu!

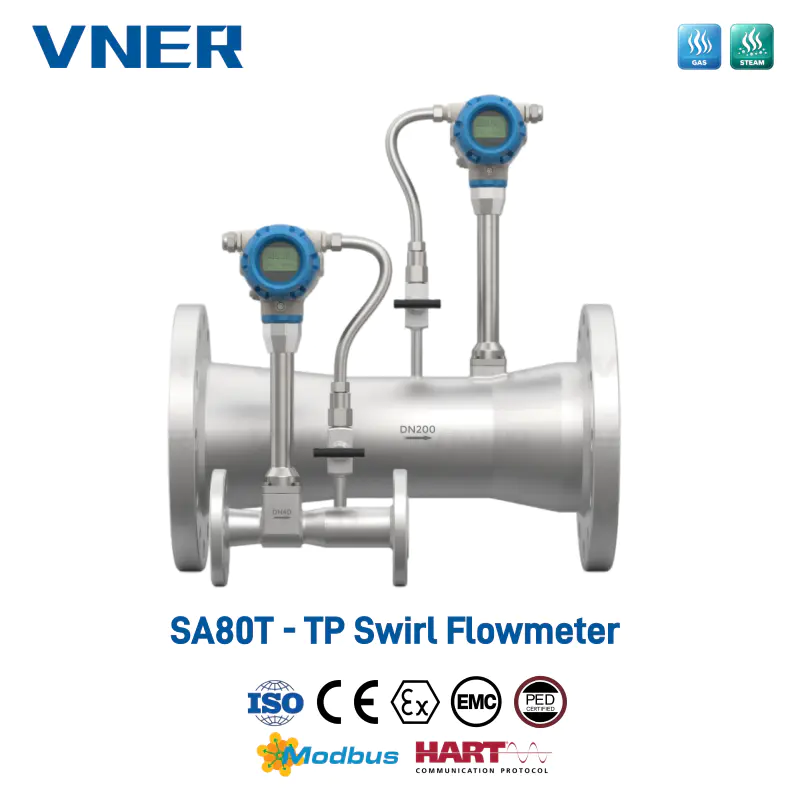

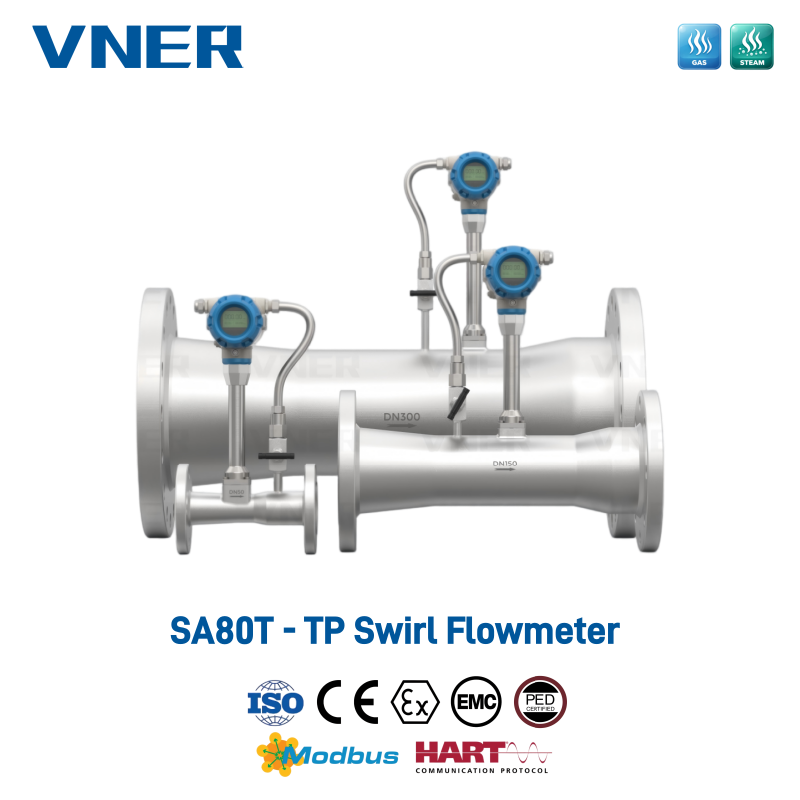

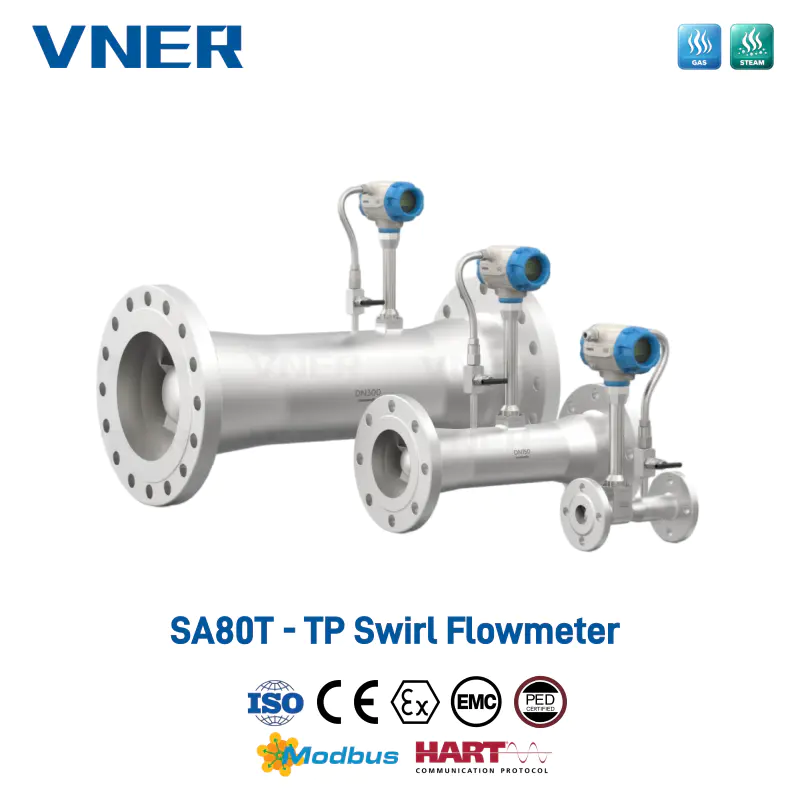

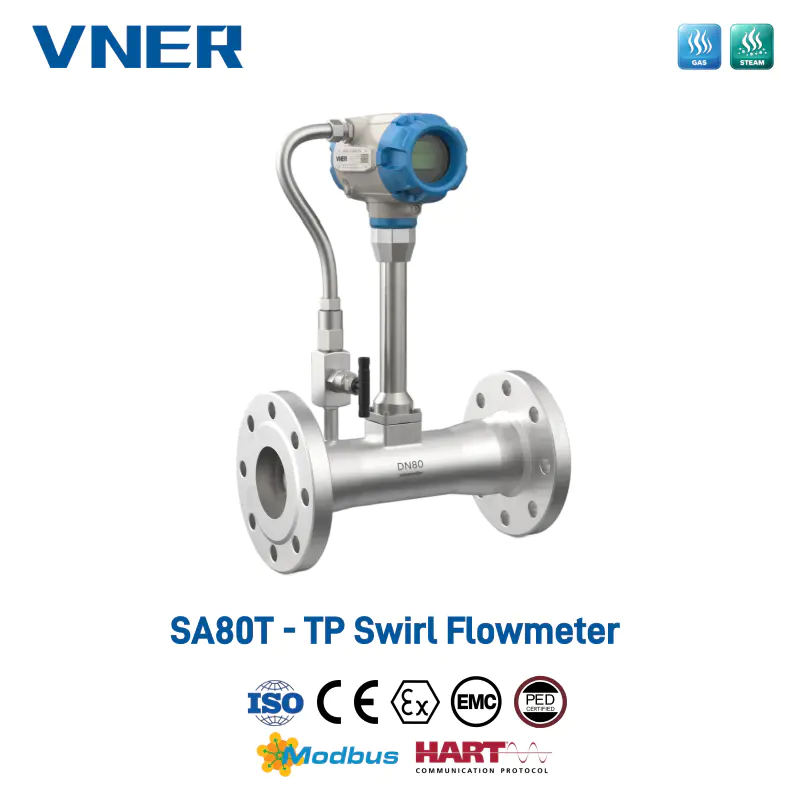

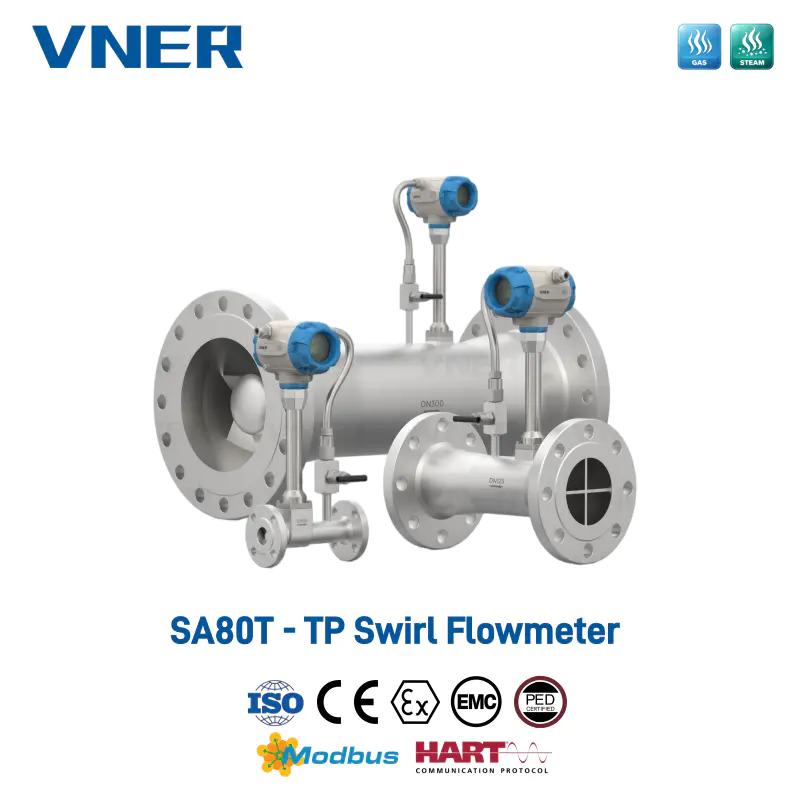

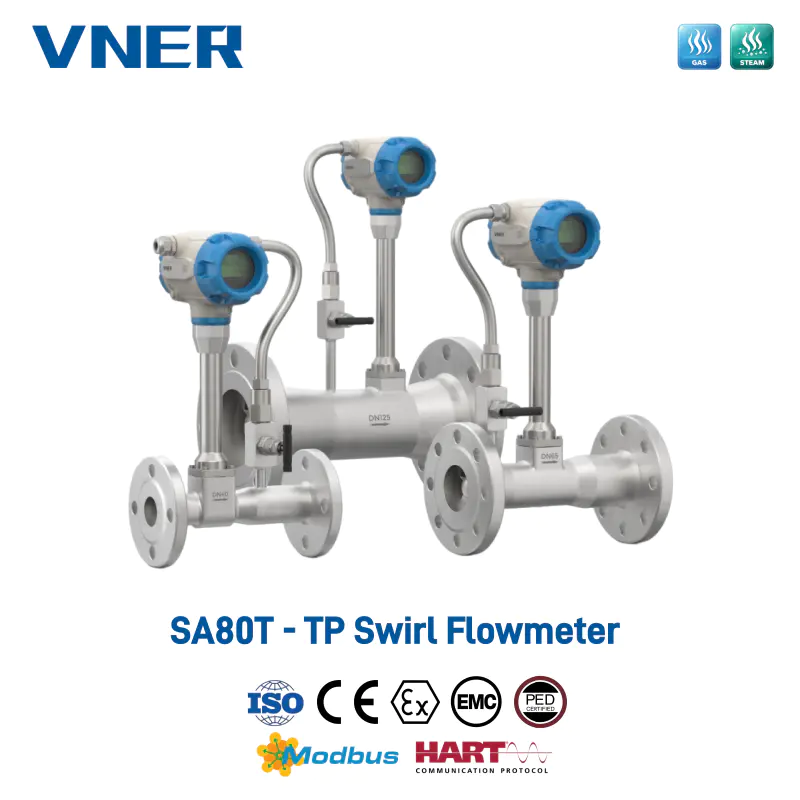

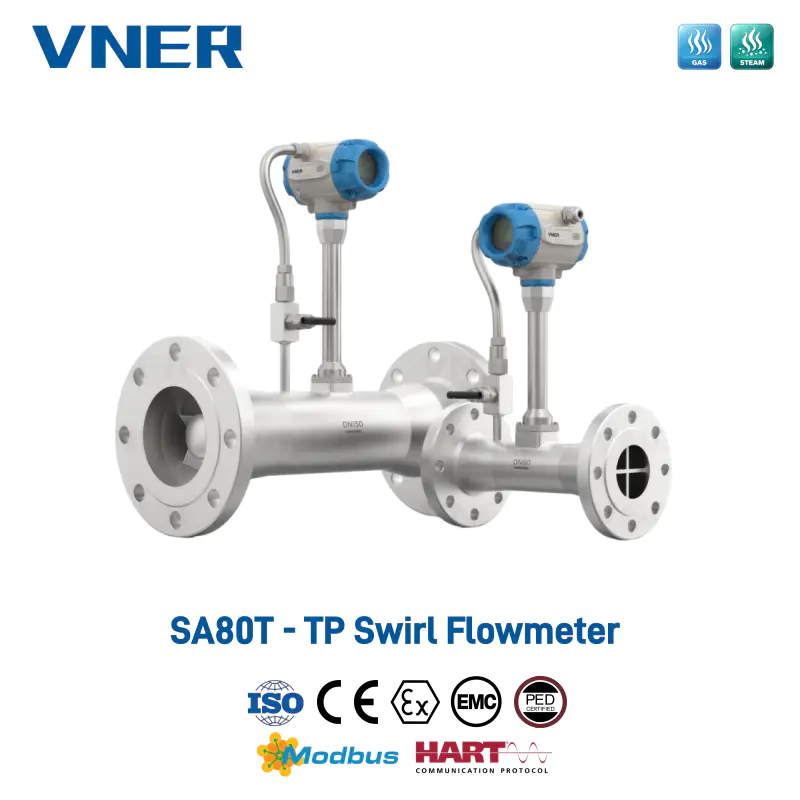

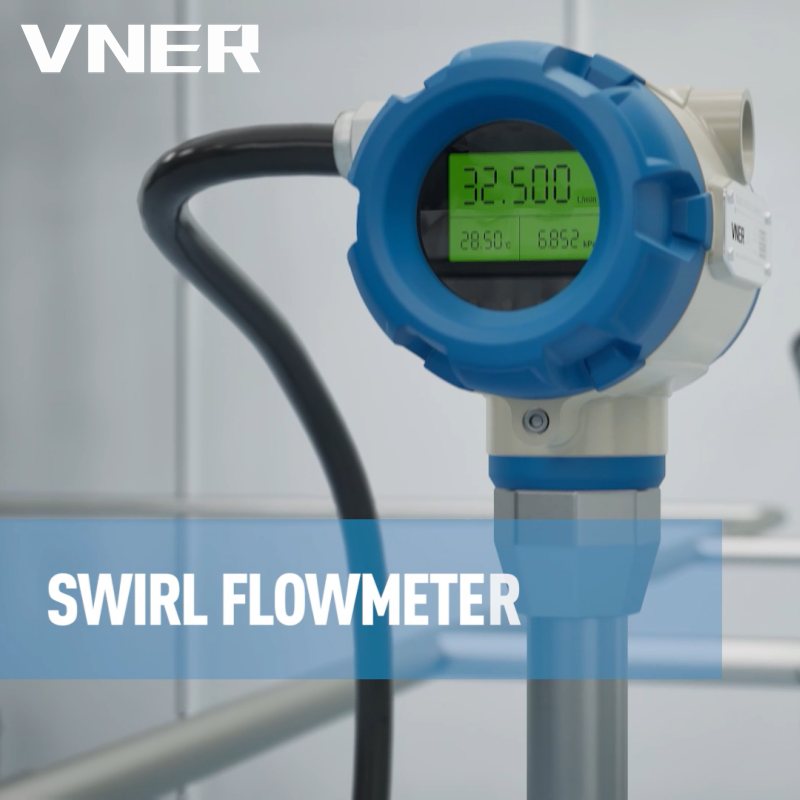

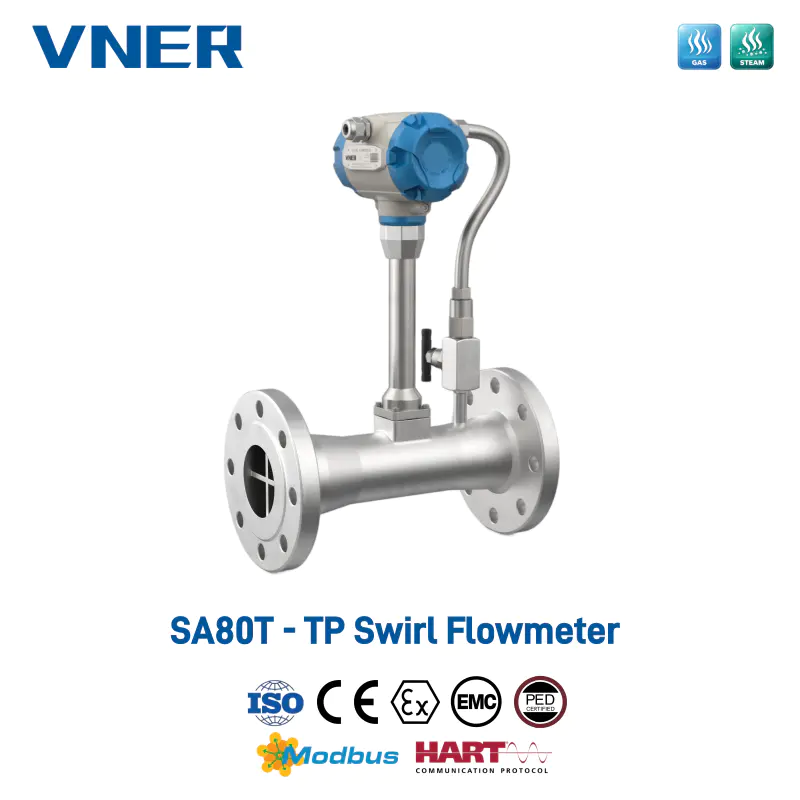

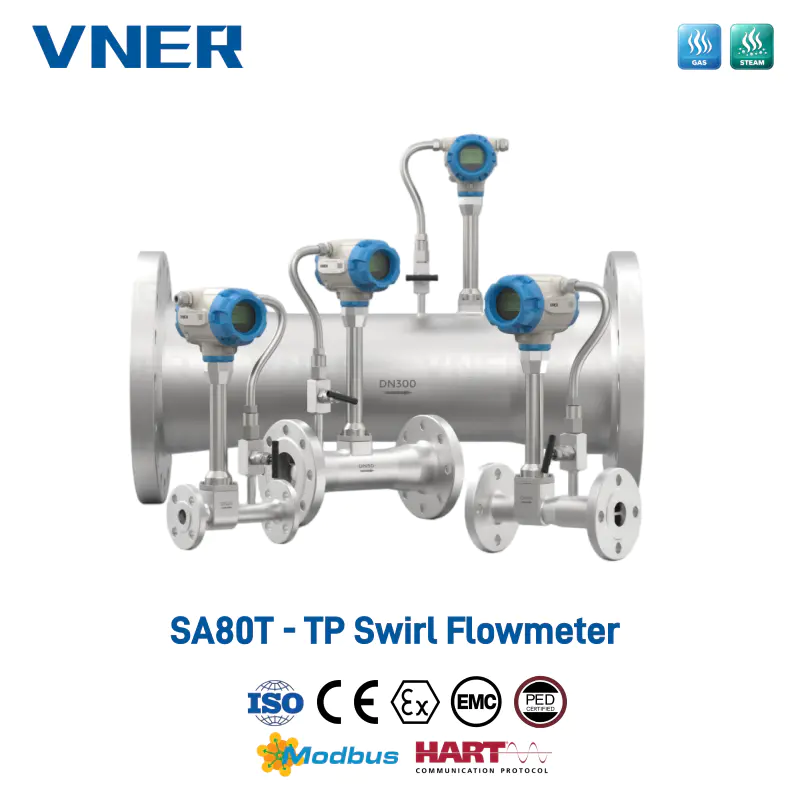

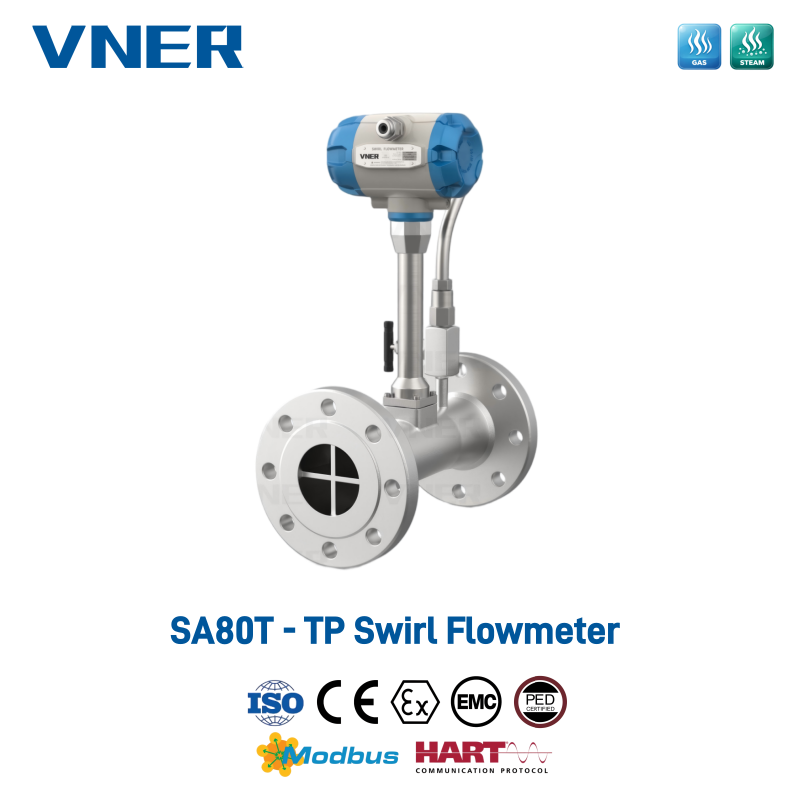

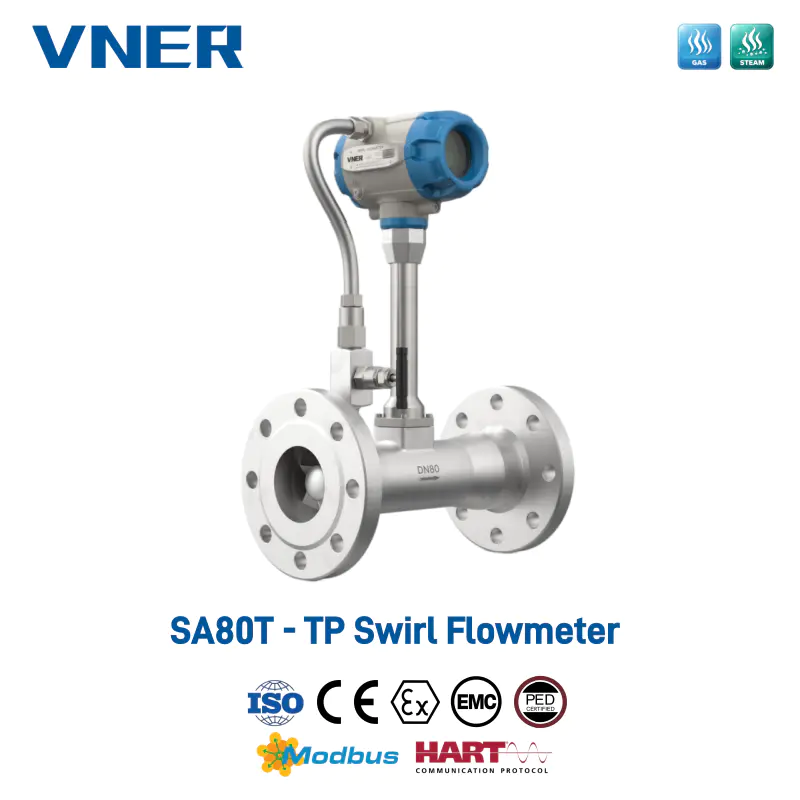

Serija SA80T-TP je verzija SA80T vrtložnog (vorteks precesionog) mjerača protoka s kompenzacijom temperature i tlaka, dizajnirana za mjerenje pare, komprimiranih plinova i energije.
Na temelju istog generatora vrtloga i dizajna senzora kao standardni SA80T, SA80T-TP integrira ugrađeno mjerenje temperature i tlaka. Koristeći ove ulaze, pretvarač izvodi izračun gustoće u stvarnom vremenu i daje maseni protok i standardni volumenski protok, uz konvencionalni radni volumetrijski protok.
Zbog toga je SA80T-TP posebno pogodan za mreže zasićene/pregrijane pare i komprimiranog zraka/plina, gdje su potrebne kompenzirane vrijednosti protoka za kontrolu procesa, energetsku ravnotežu i raspodjelu troškova. Svi izračuni temelje se na konfiguriranim parametrima medija i standardnim termodinamičkim korelacijama, unutar granica instaliranih senzora i uvjeta procesa.
Na temelju SA80T vrtložnog mjerača protoka, poboljšanog integriranom kompenzacijom temperature i tlaka.
| Stavka | Opis |
| Princip mjerenja | Precesija vrtloga/vrtloga; frekvencija proporcionalna volumetrijskom protoku |
| Mjerni mediji | Tekućine, plinovi, zasićena i pregrijana para (čista ili malo onečišćena) |
| Materijal tijela i prirubnice | Ugljični čelik, SS304, SS316L; prilagođavanje na zahtjev |
| Materijal namočen senzorom | SS304, SS316L, Hastelloy C, Hastelloy B, Titanij |
| Vrsta senzora | Piezoelektrični (standardni); kapacitivni opcijski |
| Integrirana mjerenja | Temperatura frekvencije protoka (RTD) tlak (senzor) za kompenzirani izračun |
| Izračunate varijable | Radni volumetrijski protok, standardni volumetrijski protok, maseni protok (ovisno o mediju) |
| Tipična točnost (volumetrijski protok) | Tekućine: ±0,5 % brzine; plinovi i para: ±1,0 % brzine (pod kalibriranim uvjetima) |
| Omjer spuštanja | Do 1:20 (ovisno o mediju i uvjetima ugradnje) |
| Zahtjev za ravnom cijevi | Obično 3 * DN uzvodno / 1 * DN nizvodno (potvrđeno po instalaciji) |
| Temperaturna sposobnost | Standardno do 250 ℃; proširene verzije pare do 400 ℃ (opcionalno) |
| Nazivni tlak | 1,6 MPa / 2,5 MPa / 4,0 MPa (ovisno o modelu; pogledajte podatkovnu tablicu) |
| Standard procesne veze | GB, DIN, ANSI (ostalo na upit) |
| Glavne aplikacije | Mjerenje pare i stlačenog plina, energetski nadzor, raspodjela troškova u industrijskim postrojenjima |
| Kategorija | Specifikacija / opcija | Bilješke |
| Primarni izlazi | 4-20 mA, puls | Može se dodijeliti radnim ili kompenziranim varijablama protoka |
| Digitalna komunikacija | HART, Modbus RTU | Daljinska konfiguracija i očitavanje svih izmjerenih i izračunatih vrijednosti (opcija) |
| Mjereni ulazi | Integrirani kanali za temperaturu i tlak | RTD i ulazi senzora tlaka za kompenzaciju u stvarnom vremenu |
| Izračunati izlazi | Standardni volumenski protok, maseni protok; Totalizatori | Ovisno o medijima; za konfigurirane plinove i paru |
| Kompenzacija | Kompenzacija temperature i tlaka za plinove i paru | Na temelju standardnih korelacija i konfiguriranih referentnih uvjeta |
| Dijagnostika | Otkrivanje greške senzora, vjerodostojnost T&P signala, indikacija pomaka nule | Pomaže u prepoznavanju problema s instalacijom ili senzorom |
| Dizajn | Nema pokretnih dijelova, potpuno zavaren protok | Isto robusno protočno tijelo kao SA80T |
| Instalacija | Prirubnički procesni priključci (ostali na zahtjev) | Kompatibilan s uobičajenim standardima za industrijske cjevovode |
| Industrija | Srednje / Usluga | Tipična uporaba |
| Snaga i energija | Zasićena/pregrijana para | Kompenzirano mjerenje pare na izlazima iz kotla i glavnim kolektorima pare, energetska bilanca i praćenje rada |
| Snaga i energija | Procesna i okružna para | Mjerenje distribucije pare za dijelove postrojenja ili zgrade, raspodjela troškova i praćenje učinkovitosti |
| Kemijska i petrokemijska | Komprimirani zrak, dušik i pomoćni plinovi | Standardno mjerenje volumena za komunalne mreže, otkrivanje curenja i upravljanje komprimiranim zrakom |
| Kemijska i petrokemijska | Procesna para | Opskrba parom reaktora, reboilera i izmjenjivača topline s kompenziranom kontrolom protoka i izvješćivanjem |
| Nafta i plin | Gorivni plin i zrak za instrumente | Kompenzirani protok plina za upravljanje plamenikom, praćenje učinkovitosti peći i naplatu komunalnih usluga |

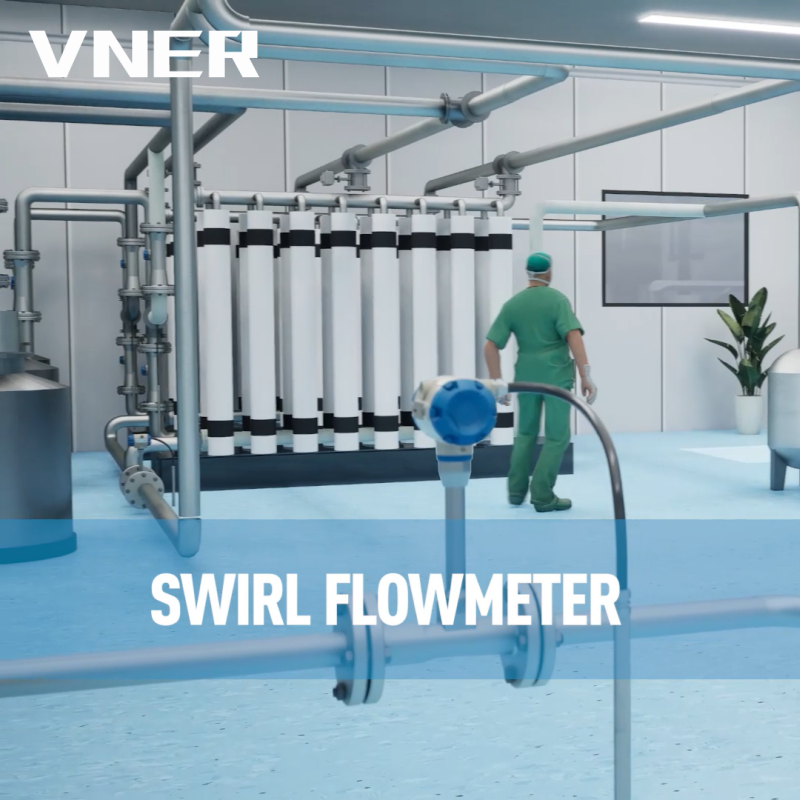

| Farmaceutika i biotehnologija | Čista para | SIP/CIP i sustavi sterilizacije koji zahtijevaju kompenzirane vrijednosti protoka pare |
| Hrana i piće | Biljna para i toplinski mediji | Nadzor pare i medija za prijenos topline za proizvodne linije i pomoćna područja |
| Općenito industrijsko | Energetski i komunalni nadzor | Mjerenje pare i komprimiranog plina za pomoćno mjerenje, raspodjelu troškovnih centara i programe optimizacije energije |
Kao Kina Vrtložni mjerač protoka serije SA80T-TP s kompenzacijom temperature/tlaka Proizvođači i Vrtložni mjerač protoka serije SA80T-TP s kompenzacijom temperature/tlaka Tvornica, poznati smo po proizvodnji profesionalnih i visokopreciznih industrijskih instrumenata. Naša stručnost leži u pružanju neusporedivih resursa za mjerenje protoka, potkrijepljenih s više od 12 godina iskustva u rješavanju složenih primjena.
Naši precizni uređaji za mjerenje protoka koriste se u raznolikom rasponu korisnika, od velikih naftnih i plinskih tvrtki do dobavljača fotonaponskih sustava, proizvođača lijekova i komunalnih službi. Kontinuirano doprinosimo razvoju mjerenja protoka u domaćoj energetskoj i kemijskoj industriji zahvaljujući našoj stručnosti u mjerenju plinova s promjenjivim sastavom i specifičnih medija.
