Ultrazvučni mjerač protoka VNFT sa stezaljkom

VNFT211 Ultrazvučni mjerač protoka sa stezaljkom Rješenje za male cijevi (DN15–DN65)

Ultrazvučni mjerač protoka VNFT211 radi na principu ultrazvučnog mjerenja prolaznog vremena. Dvije vanjske ultrazvučne sonde sa stezaljkama montirane su na vanjsku površinu cijevi. Odašiljanjem i primanjem ultrazvučnih signala uzvodno i nizvodno kroz stijenku cijevi i tekući medij, instrument izračunava vremensku razliku uzrokovanu brzinom protoka tekućine.

Ova vremenska razlika izravno je proporcionalna brzini protoka, što omogućuje precizno mjerenje protoka bez izravnog kontakta s procesnim medijem.

Kao nenametljivo rješenje za mjerenje, VNFT211 eliminira gubitak tlaka, izbjegava rizik od kontaminacije i osigurava nesmetan rad sustava.

Nenametljiv dizajn koji se steže

• Vanjska montaža stezaljkama bez rezanja cijevi ili zaustavljanja procesa
• Nema kontakta s tekućim medijem, čime se eliminira gubitak tlaka i rizik od kontaminacije
• Idealno za projekte naknadne ugradnje i sustave kontinuiranog rada

Brza i korisniku jednostavna instalacija

• Instalacija i puštanje u rad mogu se završiti u roku od nekoliko minuta
• Nisu potrebni posebni alati niti izmjene cjevovoda
• Značajno smanjuje troškove rada i vrijeme zastoja

Fleksibilna konfiguracija i široka kompatibilnost

• Jedan univerzalni set senzora podržava sve veličine cijevi unutar mjernog područja
• Kompatibilan s metalnim cijevima i krutim plastičnim cijevima (PVC, PP, PVDF)
• Prikladno za cjevovode DN15–DN65

Jasan i informativan zaslon

• 256 × 128 LCD visoke rezolucije
• Prikazuje brzinu protoka, akumulirani protok, informacije o statusu i alarme
• Očitavanja protoka mogu se pratiti izravno na licu mjesta

Sposobnost mjerenja energije (izborno)

• Može se konfigurirati kao ultrazvučni mjerač energije za hlađenje/grijanje (BTU mjerač)
• Podržava praćenje i upravljanje potrošnjom energije
• Prikladno za HVAC, hlađenu vodu i grijanje

Industrijska komunikacija i proizvodnja

• Standardni analogni izlaz 4–20 mA
• Modbus RS485 komunikacija za integraciju s PLC i DCS sustavima
• Opcijski pulsni izlaz (OCT) i relejni alarmni izlaz
• Omogućuje daljinski nadzor, prikupljanje podataka i analizu učinkovitosti

Pouzdana industrijska izvedba

• Tvorničko ograničenje niske brzine na 0,08 m/s kako bi se izbjegla lažna očitanja
• Brzo vrijeme odziva podesivo od 0,5 do 60 sekundi
• Dugoročna pohrana podataka s EEPROM sigurnosnom kopijom (preko 10 godina)
• Dizajniran za stabilan rad u teškim industrijskim okruženjima

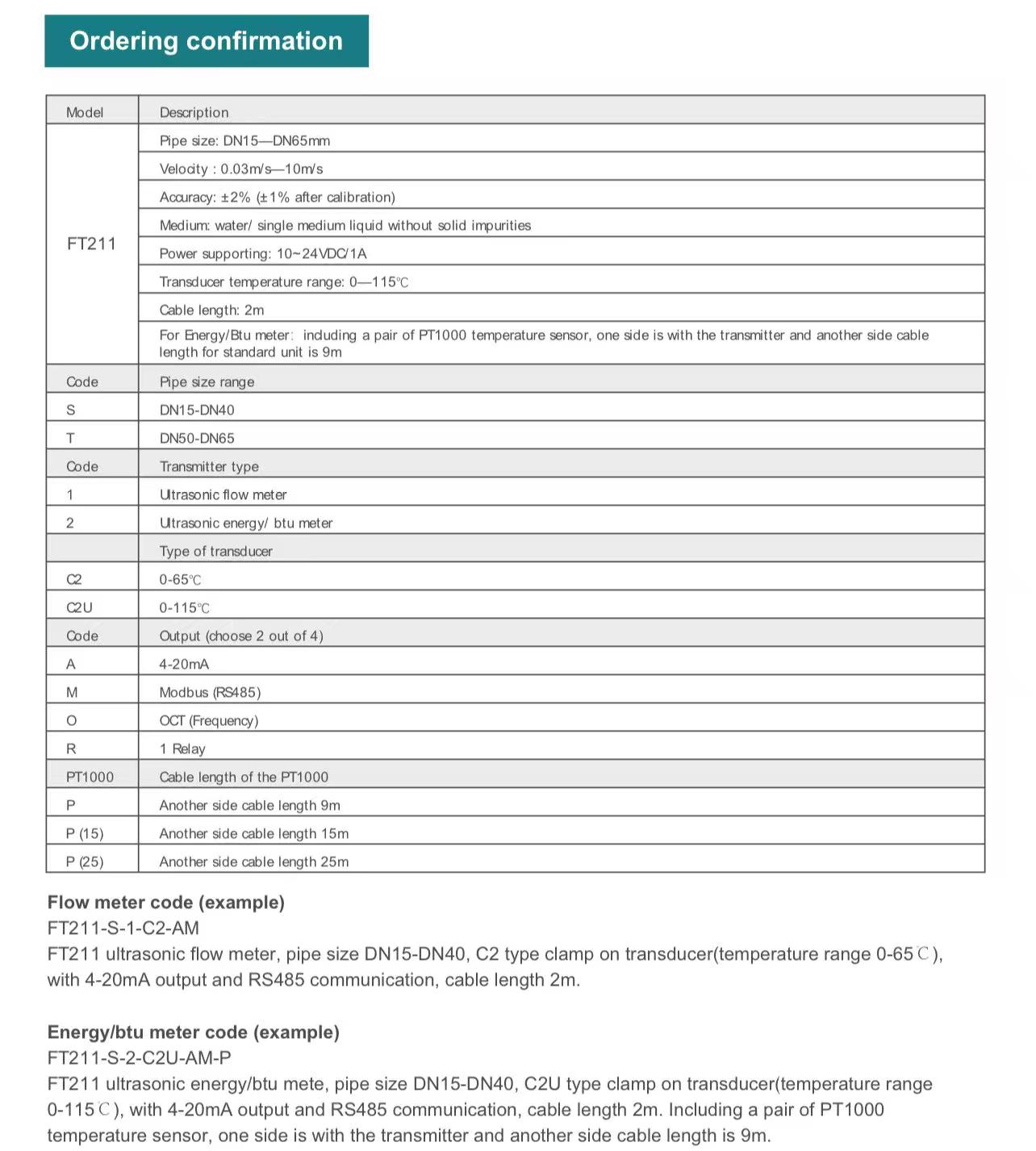

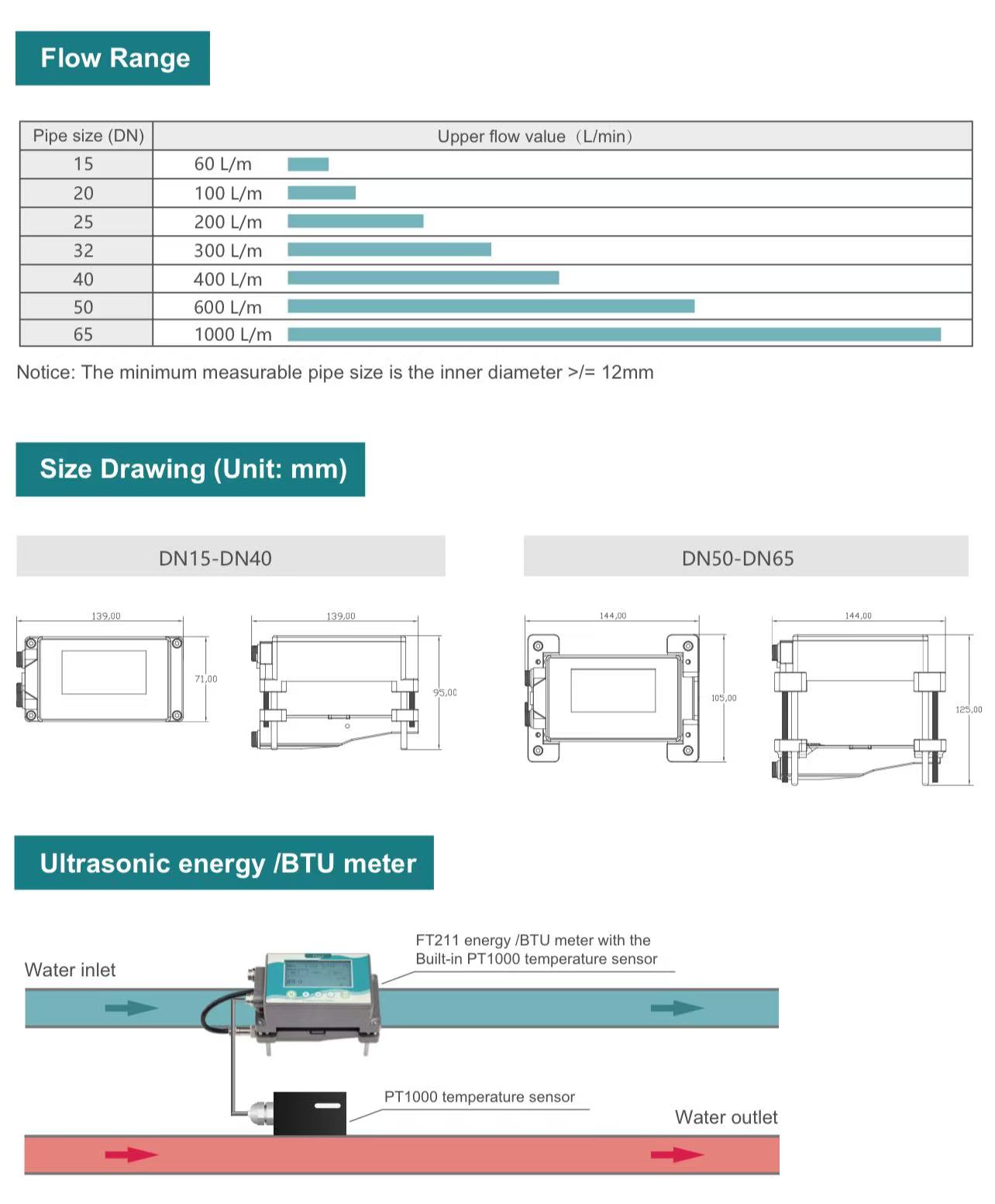

Raspon veličina cijevi : DN15 – DN65

Materijal cijevi : Metalne cijevi / Krute plastične cijevi (PVC, PP, PVDF)

Vrsta tekućine : Voda i druge jednofazne tekućine (bez krutih čestica ili nečistoća)

Temperatura Raspon: 0 do 115 °C (bez površinskog smrzavanja)

Točnost : ±2% (±1% nakon kalibracije)

Vrijeme odziva : 0,5 – 60 s (podesivo)

Prikaz : 256 × 128 LCD

Napajanje : 10–24 VDC, Potrošnja energije < 3 W

Izlaz i komunikacija:

• 4–20 mA
• Modbus RS485
• Dodatno: pulsni izlaz (OCT), relejni alarm

Zaštita i pouzdanost

• Kućište: IP65
• Zaštita od obrnutog priključka napajanja
• Zaštita od prenapona i kratkog spoja
• Otpornost na vibracije: 10–55 Hz, 1,5 mm
• Otpornost na udarce: 100 m/s², 16 ms

Uvjeti okoline

• Temperatura okoline: –10 do 60 °C
• Relativna vlažnost: 35–85% RH (bez kondenzacije)
• Materijal kućišta: Aluminij i industrijska plastika

• Sustavi vodoopskrbe i distribucije
• HVAC krugovi rashlađene vode i grijanja
• Praćenje potrošnje energije
• Mjerenje industrijske procesne vode
• Projekti rekonstrukcije s ograničenim prostorom za ugradnju

Naknadno mjerenje protoka u postojećim cjevovodima

VNFT211 je idealan za nadogradnju mjerenja protoka u postojećim sustavima gdje izmjene cjevovoda nisu dopuštene ili vrijeme zastoja mora biti minimalizirano.
Njegov dizajn sa stezaljkom omogućuje brzu ugradnju bez rezanja cijevi ili prekida rada, što ga čini prikladnim za:

• Vodovod za industrijske procese
• Komunalni i građevinski vodovodni sustavi
• Privremena provjera toka i revizije izvedbe

HVAC Nadzor energije za hlađenje i grijanje

Kada je konfiguriran kao ultrazvučni mjerač energije (BTU), VNFT211 se može koristiti u sustavima rashlađene vode i grijanja za praćenje potrošnje toplinske energije.

Tipične primjene uključuju:

• Nadzor protoka na ulazu i izlazu rashladnika
• Sustavi distribucije energije grijanja i hlađenja
• Analiza energetske učinkovitosti i raspodjela troškova

Mjerenje protoka u cijevima malog promjera (DN15–DN65)

Dizajniran posebno za male cijevi, VNFT211 pruža pouzdane performanse mjerenja u kompaktnim mrežama cjevovoda kao što su:

• Klizači opreme i paketni sustavi
• Laboratorijske i pilotske instalacije
• Građevinske usluge i komunalne grane

Sustavi vodoopskrbe i distribucije

VNFT211 pruža stabilan nadzor protoka za aplikacije čiste vode bez gubitka tlaka, podržavajući:

• Balansiranje vodoopskrbe
• Otkrivanje curenja i analiza abnormalnog protoka
• Optimizacija sustava i poboljšanje operativne učinkovitosti

Privremeno mjerenje i dijagnostičko testiranje

Zbog svoje brze instalacije i prenosivosti, VNFT211 je prikladan za kratkoročne zadatke mjerenja, uključujući:

• Puštanje u pogon i validacija sustava
• Usporedno ispitivanje između mjerača protoka
• Rješavanje problema s anomalijama protoka bez trajne instalacije

Integracija sustava automatizacije i upravljanja

Sa standardnim 4–20 mA izlazom i Modbus RS485 komunikacijom, VNFT211 se može neprimjetno integrirati u sustave automatizacije za:

• PLC i DCS prikupljanje podataka o protoku
• Nadzor središnje kontrolne sobe
• Zapisivanje podataka, izvješćivanje i optimizacija procesa
