Vodič za odabir inženjera za kemijske, uslužne i industrijske primjene

Precizno mjerenje protoka ima ključnu ulogu u obradi vode, kemijskoj obradi, komunalnim uslugama i industriji zaštite okoliša. Međutim, ne ponaša se sva "voda" isto. Razlike u vodljivosti, sadržaju minerala, čistoći, korozivnosti, higijenskim zahtjevima i ograničenjima ugradnje izravno utječu na odabir mjerača protoka i dugoročnu stabilnost mjerenja.

---

Iz perspektive inženjeringa instrumentacije, pravilan odabir mora uravnotežiti:

• Zahtjevi točnosti mjerenja

• Vodljivost i čistoća tekućine

• Prostor za ugradnju i uvjeti cijevi

• Proračun i troškovi održavanja životnog ciklusa

• Pouzdanost procesa i usklađenost

Ovaj vodič pruža praktični inženjerski pregled 10 uobičajenih vrsta vode , usklađen s odgovarajućim mjernim tehnologijama i odabirom instrumenata usmjerenih na primjenu.

---

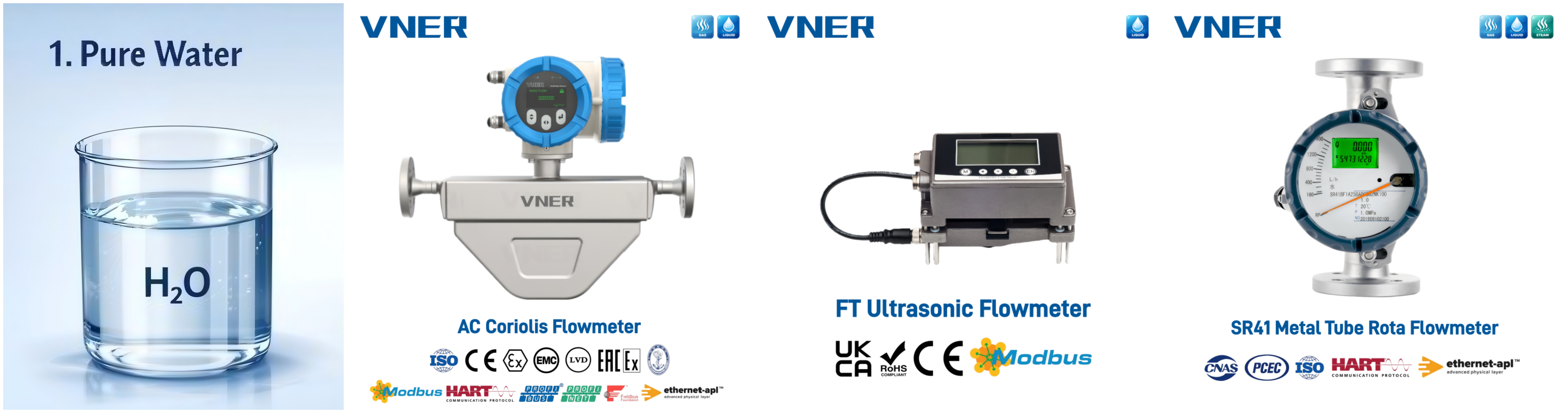

1. Čista voda

Prijave: poluvodički, farmaceutski, laboratorijski sustavi

Karakteristike: ultra-niska vodljivost, visoka čistoća

Izazovi :

• Vodljivost je često preniska za standardni EMF

• Sustavi osjetljivi na kontaminaciju

• Zahtjevi visoke točnosti doziranja

Preporučena rješenja:

• Serija Coriolis → precizno doziranje i doziranje

• Ultrazvučni VNFT → neintruzivno mjerenje

• SR41 Rotametar → lokalna vizualna indikacija na kliznim sustavima ili laboratorijskim linijama

Tehnička napomena

Rotametri se naširoko koriste u pločama za distribuciju čiste vode montiranim na nosače gdje je dovoljna jednostavna lokalna indikacija i gdje se preferira nulta potrošnja energije.

---

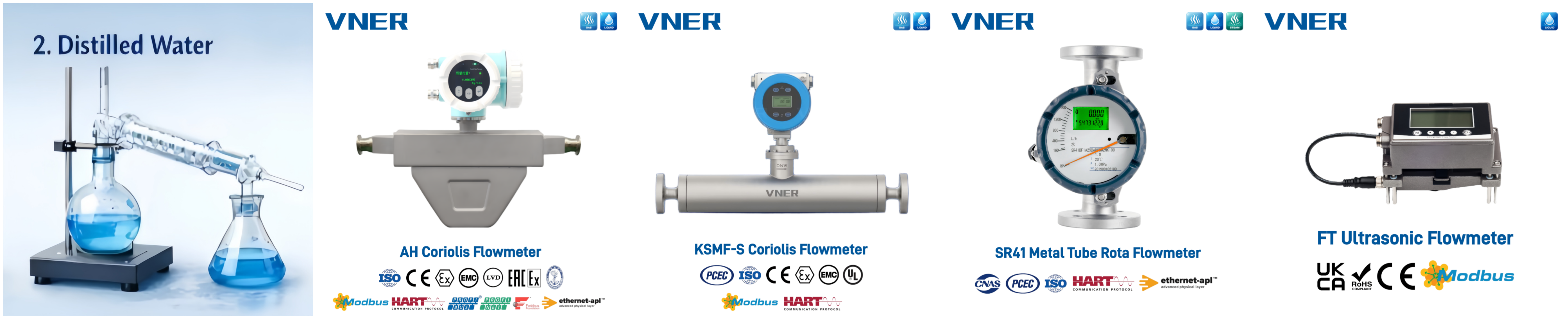

2. Destilirana voda

Prijave: laboratorijska, medicinska, proizvodnja baterija

Karakteristike: niske vodljivosti, čisti sustavi

Preporučena rješenja:

• AH / KSMF-S higijenski Coriolis za precizno doziranje

• Ultrazvučni za prijenosne linije

• SR41 Rotametar za laboratorijske ili male procesne linije

Tehnička napomena

Kompaktna elektromagnetska brojila često se odabiru u pakiranoj opremi zbog ograničenog prostora za ugradnju.

---

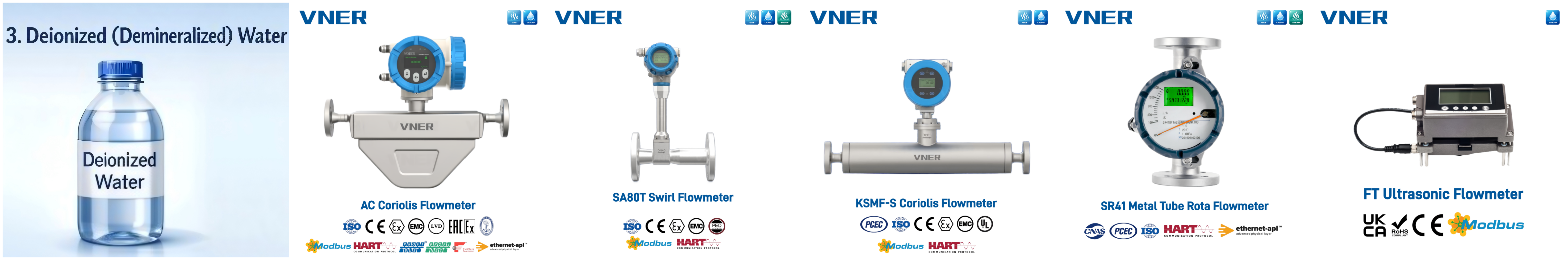

3. Deionizirana (DI) voda

Prijave: napajanje kotlova elektrane, proizvodnja elektronike

Karakteristike: sustavi zatvorene petlje vrlo niske vodljivosti

Preporučena rješenja:

• VNFT Ultrasonic za cjevovodni transport

• AC ili AH Coriolis za doziranje

• SA80T vrtlog za stabilne kompaktne instalacije

• SR41 Rotametar za jedinice za poliranje montirane na nosače

Tehnička napomena

Za DI klize za poliranje i sustave na mjestu uporabe, rotametri ostaju široko prihvaćeni zbog jednostavnosti i nulte ovisnosti o vodljivosti.

---

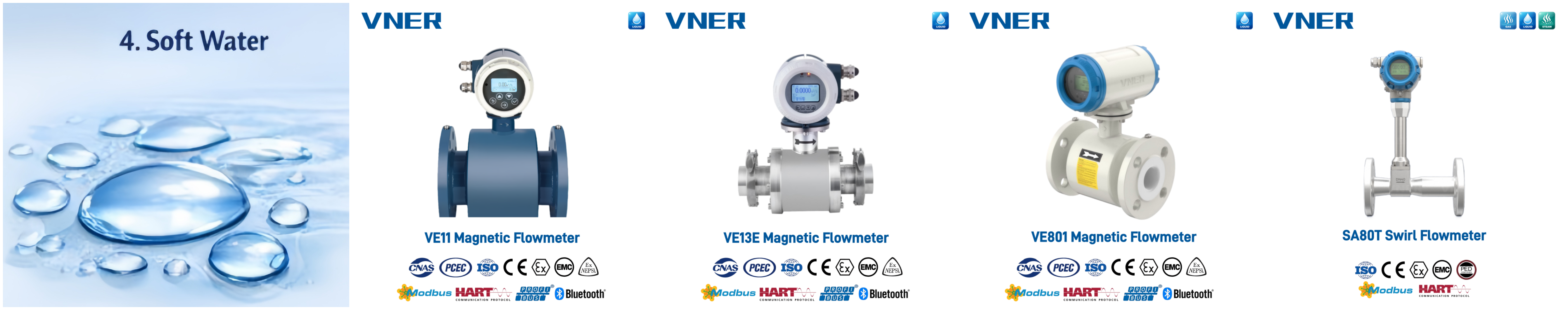

4. Meka voda

Prijave: HVAC, napajanje kotlova, rashladni sustavi

Karakteristike: stabilna vodljivost, nisko skaliranje

Preporučena rješenja:

• VE Premium serija EMF za glavne cjevovode

• VE803 Kompaktni EMF za sustave klizanja i OEM opremu

• VE801 Ekonomski EMF za troškovno osjetljive komunalne projekte

• Swirl za toplinske ili kompaktne instalacije

Inženjerski uvid

Meka voda pruža idealne uvjete za elektromagnetsku tehnologiju, omogućujući stabilno dugoročno mjerenje uz minimalno održavanje.

---

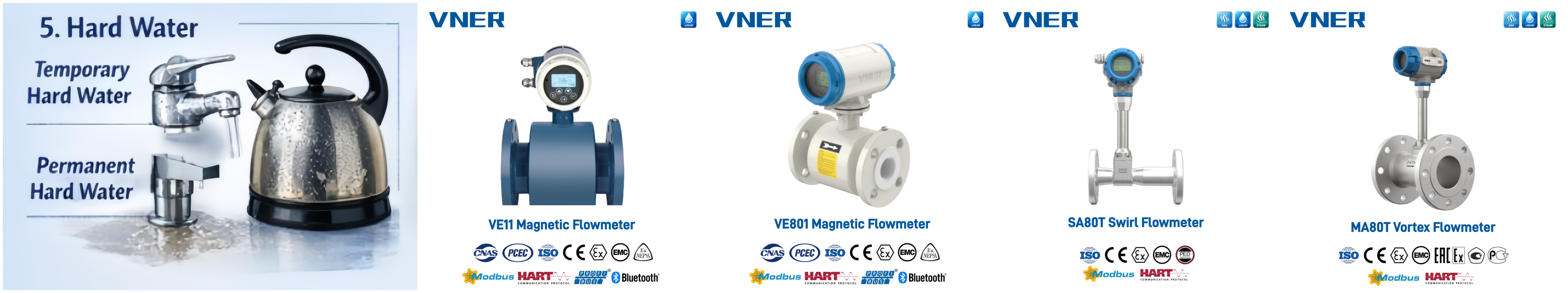

5. Tvrda voda

Prijave: komunalna opskrba, rudarstvo, rashladna voda

Karakteristike: visok sadržaj minerala, rizik od kamenca

Preporučena rješenja:

• VE Premium EMF s oblogom protiv kamenca

• VE801 Ekonomski EMF za komunalne i velike vodene projekte

• Vrtložni mjerači za robustan rad u uvjetima skaliranja

Tehnička napomena

Ekonomski elektromagnetski modeli naširoko se koriste u velikim komunalnim ili industrijskim distribucijskim mrežama gdje je kontrola proračuna ključna.

---

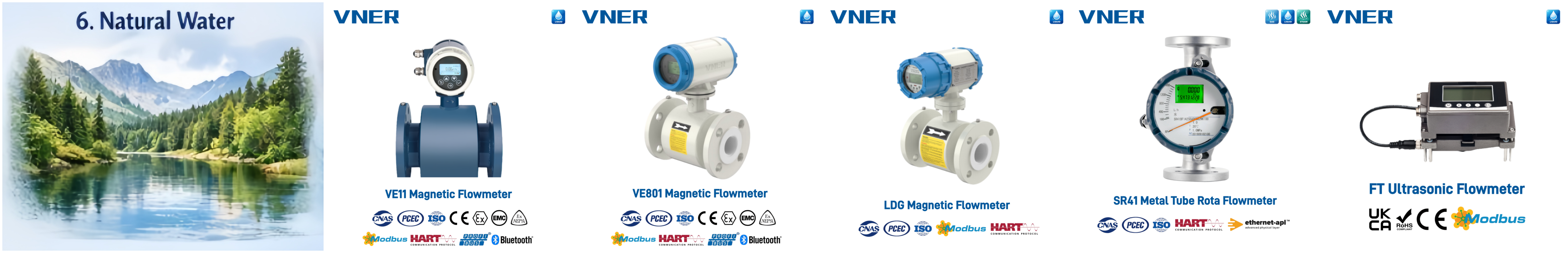

6. Prirodna voda (rijeka / sirova voda)

Prijave: dovodni sustavi, navodnjavanje, obrada vode

Karakteristike: suspendirane tvari, promjenjiva vodljivost

Preporučena rješenja:

• VE Premium EMF za postrojenja za obradu

• VE801 / LDG Ekonomski EMF za velike distribucijske mreže

• Ultrazvučni za cjevovode velikog promjera

Tehnička napomena

Rotametri se često koriste za nadzor koagulanta i vode za doziranje u klizačima za tretman.

---

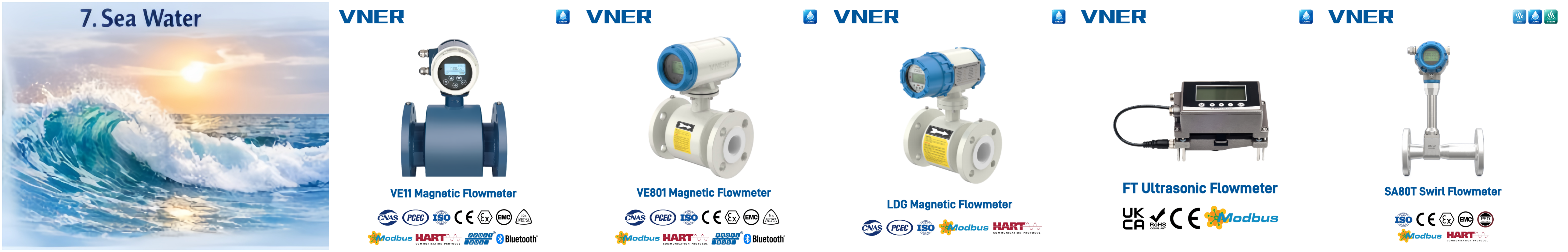

7. Morska voda

Prijave: desalinizacija, offshore, marine hlađenje

Karakteristike: visok salinitet, jaka korozija

Preporučena rješenja:

• VE Premium EMF s oblogom i elektrodama otpornim na koroziju

• Ultrazvučni za velike cjevovode

• Vrtlog za pomoćne sustave

Tehnička napomena

Visoka vodljivost čini morsku vodu idealnom za elektromagnetska mjerenja kada su odabrani odgovarajući materijali.

---

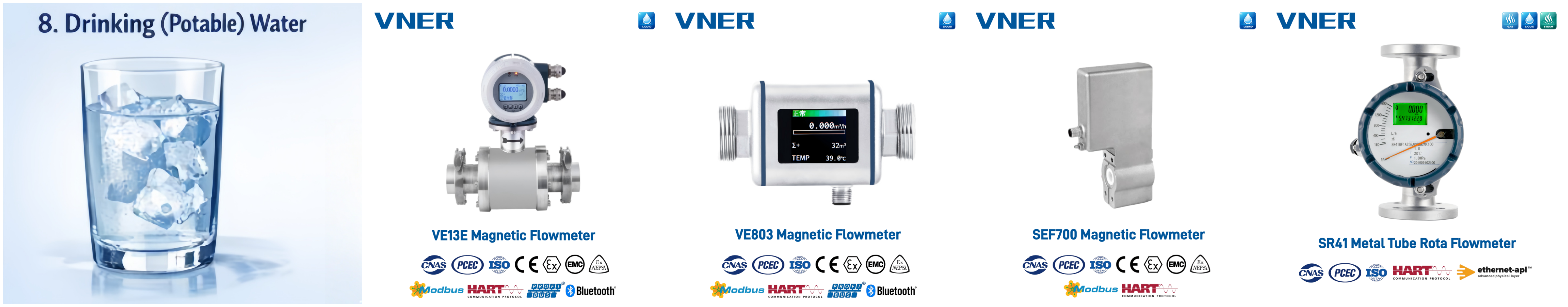

8. Pitka (pitka) voda

Prijave: općinska opskrba, distribucija, hrana i piće

Karakteristike: higijenski zahtjevi, stabilna vodljivost

Preporučena rješenja:

• VE Premium EMF za glavne linije naplate

• VE13E Higijenski elektromagnetski mjerač protoka za sustave hrane, pića i higijenske vode

• VE803 Kompaktni EMF za jedinice za tretman montirane na klizače

• Ultrazvučni za magistralne cjevovode

Inženjerski uvid

Higijenski elektromagnetski dizajn preferira se u sustavima za hranu, piće i farmaceutsku vodu gdje se zahtijeva mogućnost čišćenja i sanitarni priključci.

---

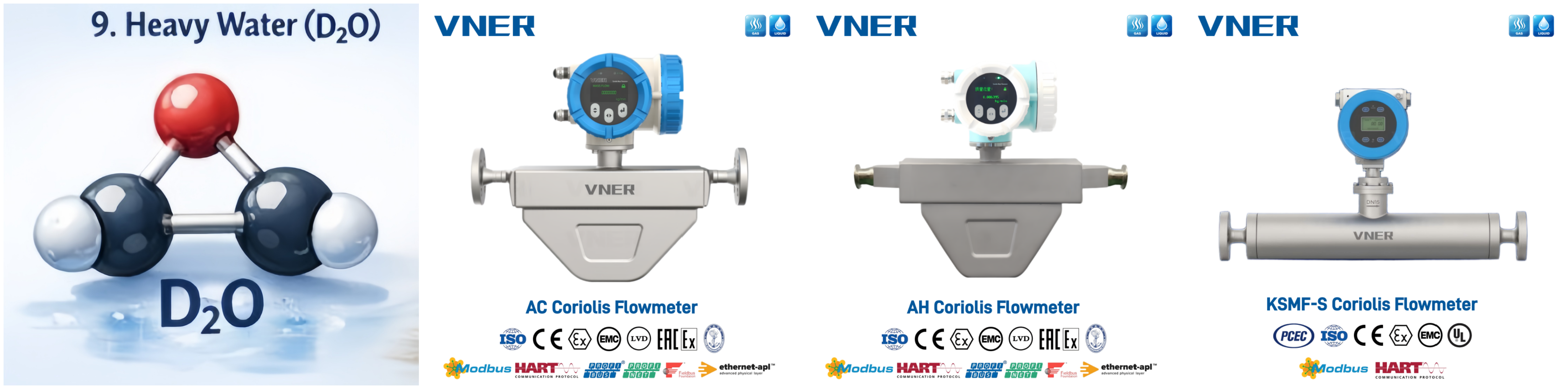

9. Teška voda (D₂O)

Prijave: nuklearne i istraživačke objekte

Karakteristike: tekućina visoke vrijednosti, potrebno praćenje gustoće

Preporučeno rješenje:

• Serija Coriolis mjerač masenog protoka

• KSMF serija Coriolis mjerač masenog protoka

Tehnička napomena

Mjerenje masenog protoka i gustoće bitno je za tekućine visoke vrijednosti ili nuklearne kvalitete.

---

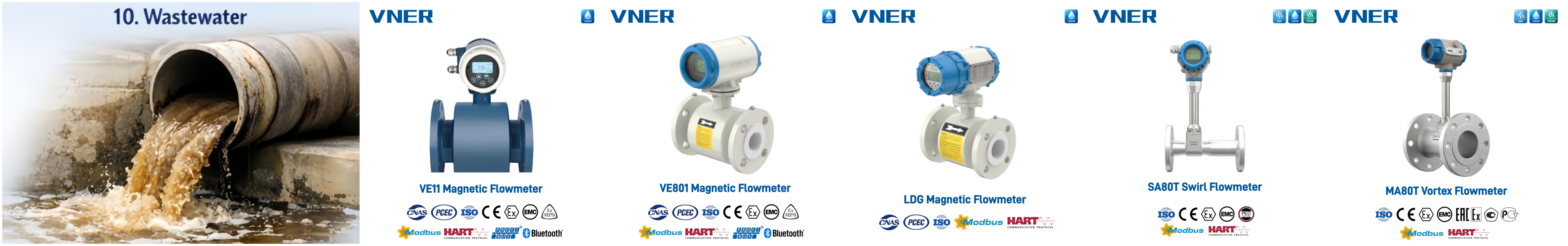

10. Otpadne vode / Industrijske otpadne vode

Prijave: UPOV, kemijska postrojenja, ekološki sustavi

Karakteristike: krutine, mulj, korozivni mediji

Preporučena rješenja:

• VE Premium EMF (primarni)

• VE801 Ekonomski EMF za komunalne mreže otpadnih voda

• Ultrazvučni za velike kanale

• Vrtlog/vorteks za podupiranje komunalnih vodova

Podržava doziranje i ispuštanje pročišćene vode

• LWGY mjerač protoka tekućinske turbine za sustave ispuštanja i ponovne upotrebe čiste pročišćene vode
• SR41 Rotametar za linije za doziranje kemikalija

Inženjerski uvid

Turbinski mjerači protoka često se koriste za čistu tretiranu vodu ili vodu za ponovnu upotrebu gdje vodljivost može biti niska, ali su potrebni stabilan protok i isplativost.

---

Podržava uslužne i skid aplikacije

---

Vodovodni sustavi često uključuju pomoćne mjerne točke:

Primjena	Preporučeni instrument
Klizači za doziranje kemikalija	SR41 Rotametar / Coriolis
Čista tretirana voda	LWGY turbina
Veza s navojem	VE803 Kompaktni EMF
Proračunski projekti	VE801 Ekonomski EMF
Voda za hranu/lijekove	VE13E Higijenski EMF
Para / topla voda	SA80T vrtlog / MA80T Vortex

Ključni faktori odabira za mjerenje protoka vode

---

Faktor	Inženjersko razmatranje
Vodljivost	Određuje prikladnost EMF-a
Higijenski zahtjev	Higijenski EMF ili Coriolis
Veličina cijevi	Ultrazvučni za veliki promjer
Proračun	Ekonomski EMF ili turbina
Zahtjev točnosti	Coriolis za visoku preciznost
Pristup za održavanje	Rotametar za jednostavnu lokalnu indikaciju

Zaključak

---

Svaka vrsta vode predstavlja različite izazove mjerenja i zahtijeva odgovarajuću tehnologiju mjerenja protoka. Odabir pravog instrumenta ovisi o vodljivosti, čistoći, uvjetima instalacije, zahtjevima točnosti i razmatranjima troškova životnog ciklusa.

S opsežnim portfeljem koji uključuje elektromagnetsku, Coriolisovu, vrtložnu, vrtložnu, ultrazvučnu, turbinsku i rotametarsku tehnologiju, VNER pruža pouzdana i optimizirana rješenja za mjerenje protoka u cijelom spektru primjena vode — od ultra čistih laboratorijskih sustava do velike komunalne i industrijske obrade otpadnih voda.

Kako industrije diljem svijeta nastavljaju davati prioritet učinkovitosti, održivosti i operativnoj pouzdanosti, napredno mjerenje protoka ostaje ključna komponenta modernog upravljanja vodom i kontrole procesa.
