Zašto je vrtložni mjerač protoka preferirano rješenje za precizno mjerenje plina i pare?

U specijaliziranom području dinamike fluida, Vrtložni mjerač protoka ističe se svojim jedinstvenim principom "vortex precession", nudeći visoku točnost i širok omjer smanjenja. Uvođenje Serija SA80T-TP predstavlja značajan korak naprijed, nadilazeći jednostavno volumetrijsko mjerenje. Ova serija je verzija standarda SA80T s kompenzacijom temperature i tlaka, posebno dizajnirana za rješavanje složenosti mjerenja stlačivih tekućina poput pare i industrijskih plinova. Integriranjem višestrukih senzorskih elemenata u jednu jedinicu, pojednostavljuje instalaciju dok drastično poboljšava pouzdanost podataka koji se koriste za kontrolu procesa i raspodjelu troškova.

Kako serija SA80T-TP postiže vrhunsku kompenzaciju tlaka?

Primarni izazov u mjerenju plinova i pare je njihova kompresibilnost; njihova se gustoća značajno mijenja s kolebanjima temperature i tlaka. The Vrtložni mjerač protoka s kompenzacijom tlaka rješava to izvođenjem izračuna u stvarnom vremenu.

Je li dizajn integriranog senzora učinkovitiji od vanjskih odašiljača?

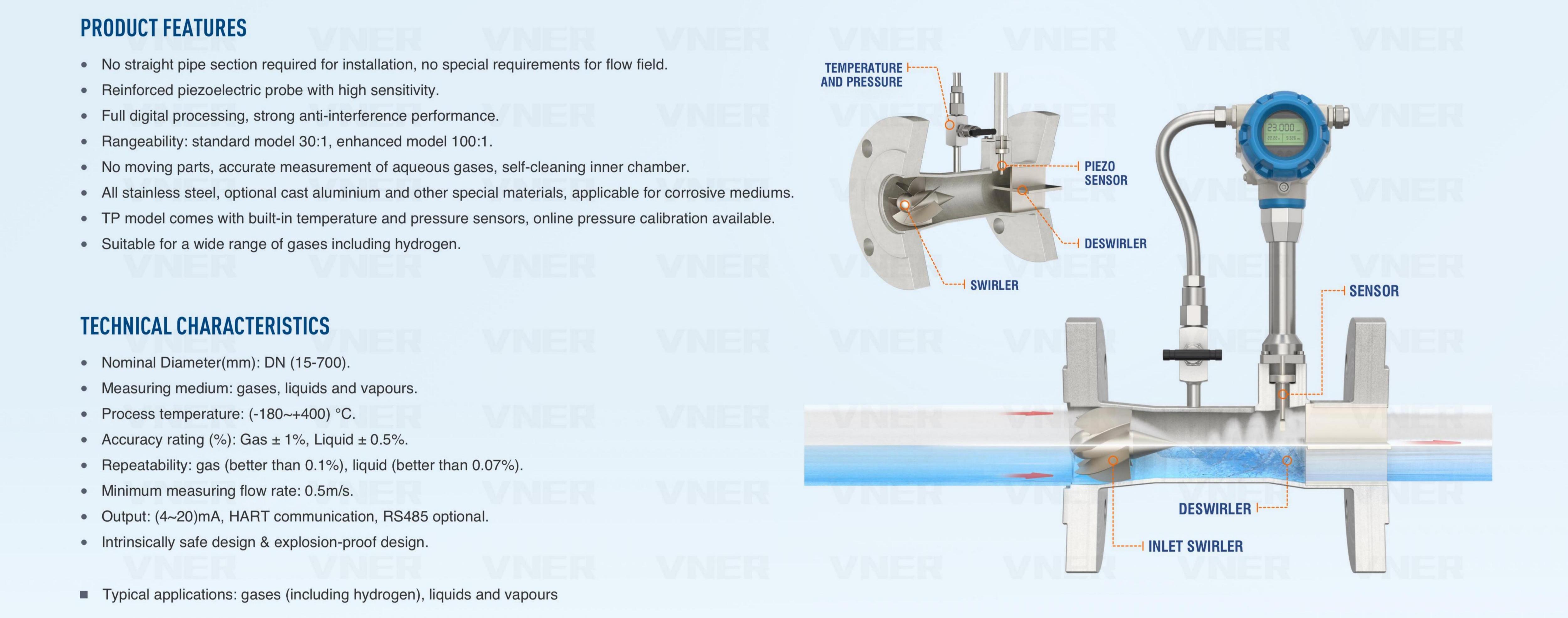

Na temelju istog visokoučinkovitog vrtložnog generatora i dizajna senzora kao standardni SA80T, SA80T-TP integrira ugrađeno mjerenje temperature i tlaka izravno u protočno tijelo. Tradicionalne postavke često zahtijevaju odvojene transmitere tlaka i RTD (otporne temperaturne detektore) instalirane nizvodno, što uvodi potencijalna mjesta curenja i dodatnu složenost ožičenja. Integrirani pristup vrtložnog mjerača protoka osigurava mjerenje temperature i tlaka na točnoj točki na kojoj je detektirana vrtložna frekvencija, što dovodi do mnogo preciznijeg izračuna gustoće u stvarnom vremenu.

Koje su primarne tehničke specifikacije SA80T-TP serije?

Da bismo razumjeli kako ovo Vrtložni mjerač protoka u usporedbi sa svojim prethodnicima, možemo pogledati osnovne funkcionalne parametre u sljedećoj tablici:

Zašto je izračun gustoće u stvarnom vremenu vitalan za parne i plinske mreže?

U mjerenju energije, mjerenje "koliko prostora tekućina zauzima" (volumetrijski protok) često je manje važno od "koliko se energije ili mase pomiče". Ovdje Vrtložni mjerač protoka s integriranom kompenzacijom postaje nezamjenjiv.

Kako pretvarač obrađuje unose s više varijabli?

Jedinica pretvarača SA80T-TP je "mozak" sustava. Uzima frekvencijske signale od senzora vrtloga i kombinira ih s podacima od unutarnjih senzora temperature i tlaka. Upotrebom unaprijed konfiguriranih parametara medija—kao što su svojstva zasićene pare ili specifičnih sastava plina—uređaj primjenjuje standardne termodinamičke korelacije za izračunavanje trenutne gustoće tekućine. To omogućuje Vrtložnom mjeraču protoka da pruži maseni protok i standardni volumenski protok uz konvencionalni radni volumetrijski protok.

Može li SA80T-TP podnijeti i zasićenu i pregrijanu paru?

Poznato je da je parne sustave teško pratiti jer para može prelaziti između zasićenog i pregrijanog stanja, ovisno o učinku kotla i izolaciji cijevi. Vrtložni mjerač protoka SA80T-TP posebno je prikladan za ova okruženja. Budući da kontinuirano prati temperaturu i tlak, može odrediti stanje pare i primijeniti ispravne tablice gustoće. Za zasićenu paru, gdje su temperatura i tlak povezani, postavka s dva senzora omogućuje provjeru redundantnosti koja osigurava točnost čak i ako jedan parametar neočekivano varira.

Što vrtložni mjerač protoka čini idealnim za mjerenje energije i raspodjelu troškova?

Točnost u "Energy Metering" je kamen temeljac upravljanja industrijskim troškovima. Kada tvornice dijele centralni kotao ili postrojenje za komprimirani zrak, precizna "raspodjela troškova" ovisi o sposobnosti mjerača protoka da normalizira podatke.

Kako standardni volumenski protok poboljšava transparentnost troškova?

Mreže komprimiranog zraka i plina često doživljavaju padove tlaka na dugim cjevovodima. Standard Vrtložni mjerač protoka bez kompenzacije prijavio bi različite količine na početku i kraju cijevi, čak i ako plin nije izgubljen. The SA80T-TP pretvara sva očitanja u "Standardni volumenski protok" (npr. Nm³/h ili SCFM), koji se odnosi na fiksni referentni tlak i temperaturu. Ovo osigurava da se svaki odjel ili stanar naplaćuje na temelju stvarne količine potrošenih molekula plina, bez obzira na lokalne fluktuacije tlaka.

Zašto je princip "precesije vrtloga" inherentno robustan?

Generator vrtloga na ulazu u Vrtložni mjerač protoka tjera ulaznu tekućinu u rotirajuće gibanje. Kako tekućina ulazi u dio ekspanzije, središte vrtloga vrši žiroskopsku precesiju. Učestalost te precesije izravno je proporcionalna brzini protoka. Za razliku od turbinskih brojila, nema pokretnih dijelova koji se mogu istrošiti ili zaglaviti. Za razliku od ploča s otvorima, nema oštrih rubova koji bi se erodirali. Ovo čini SA80T-TP rješenje koje zahtijeva malo održavanja za paru velike brzine i "prljave" industrijske plinove gdje drugi senzori mogu otkazati.

Kako konfigurirani medijski parametri osiguravaju svestranost aplikacije?

Fleksibilnost serije SA80T-TP leži u njegovom softverski upravljanom kompenzacijskom mehanizmu, koji se može prilagoditi specifičnoj tekućini u cijevi.

Koje se termodinamičke korelacije koriste za točnost?

Uređaj koristi industrijske standardne formule kako bi osigurao najviši stupanj preciznosti. Bilo da se radi o IAPWS-IF97 tablicama za vodu i paru ili AGA/SGERG standardima za prirodni plin, Vrtložni mjerač protoka interno izvodi ove složene izračune. Korisnici jednostavno konfiguriraju parametre medija tijekom puštanja u rad, a mjerač se brine za ostalo, ostajući unutar kalibriranih granica instaliranih senzora i stvarnih uvjeta procesa.

Može li se SA80T-TP integrirati u moderne sustave upravljanja procesima?

U modernoj pametnoj tvornici, Swirl Flowmeter djeluje kao središte podataka. Budući da ispisuje maseni protok, temperaturu i tlak, može pružiti tri skupa podataka putem jednog digitalnog sučelja (kao što su HART, Modbus ili 4-20mA signali). Ovaj izlaz s više varijabli bitan je za sofisticirane petlje "Kontrole procesa". Na primjer, u kemijskom reaktoru gdje je za reakciju potrebna određena masa plina, SA80T-TP daje izravnu vrijednost masenog protoka, eliminirajući potrebu da PLC izvodi eksterne kompenzacijske izračune, čime se smanjuje kašnjenje sustava i potencijalne pogreške u programiranju.

Pojednostavljuje li SA80T-TP instalaciju u ograničenim prostorima?

Prostor je često precijenjen u industrijskim razdjelnicima i opremi montiranoj na klizne nosače. Dizajn SA80T-TP vrtložni mjerač protoka izravno rješava ta fizička ograničenja.

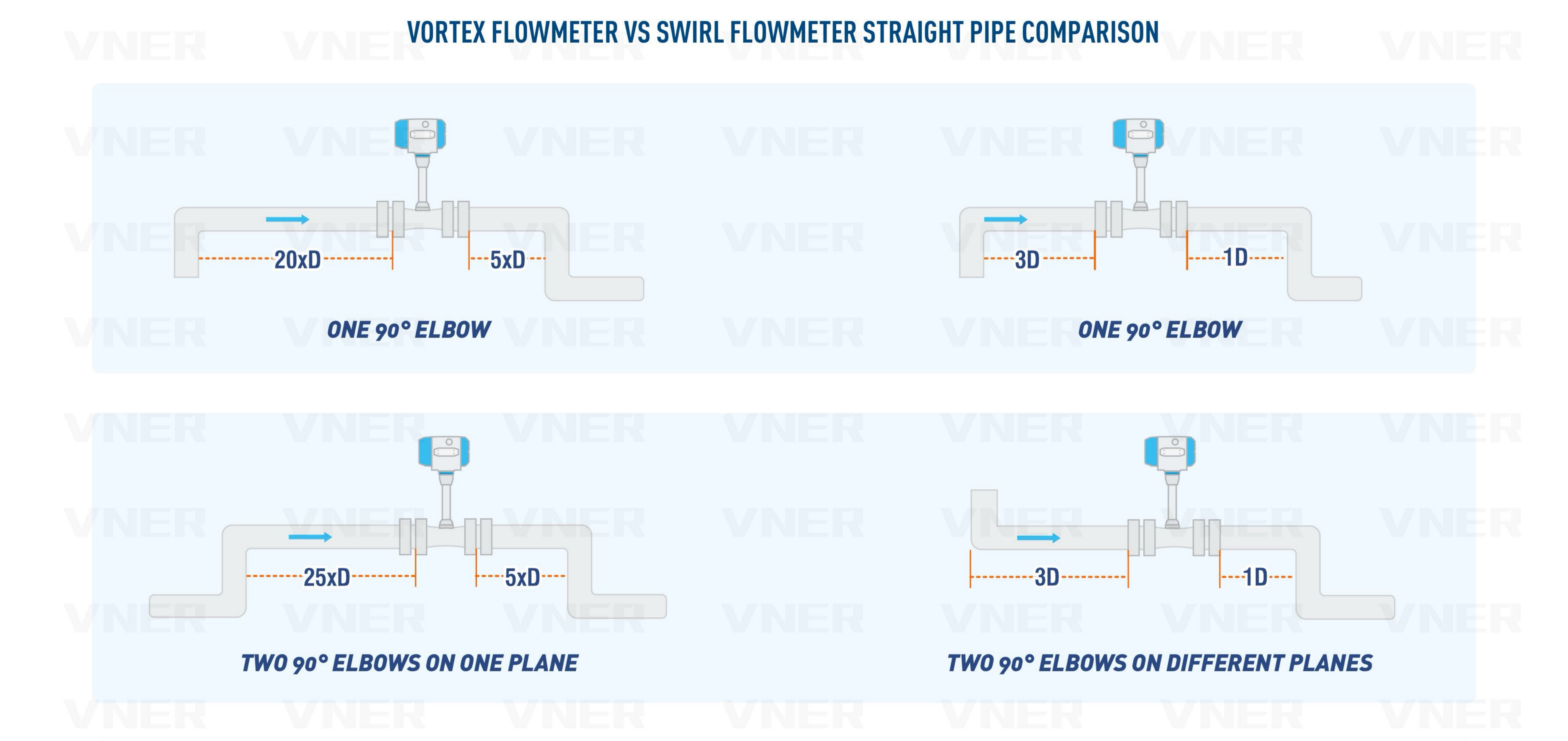

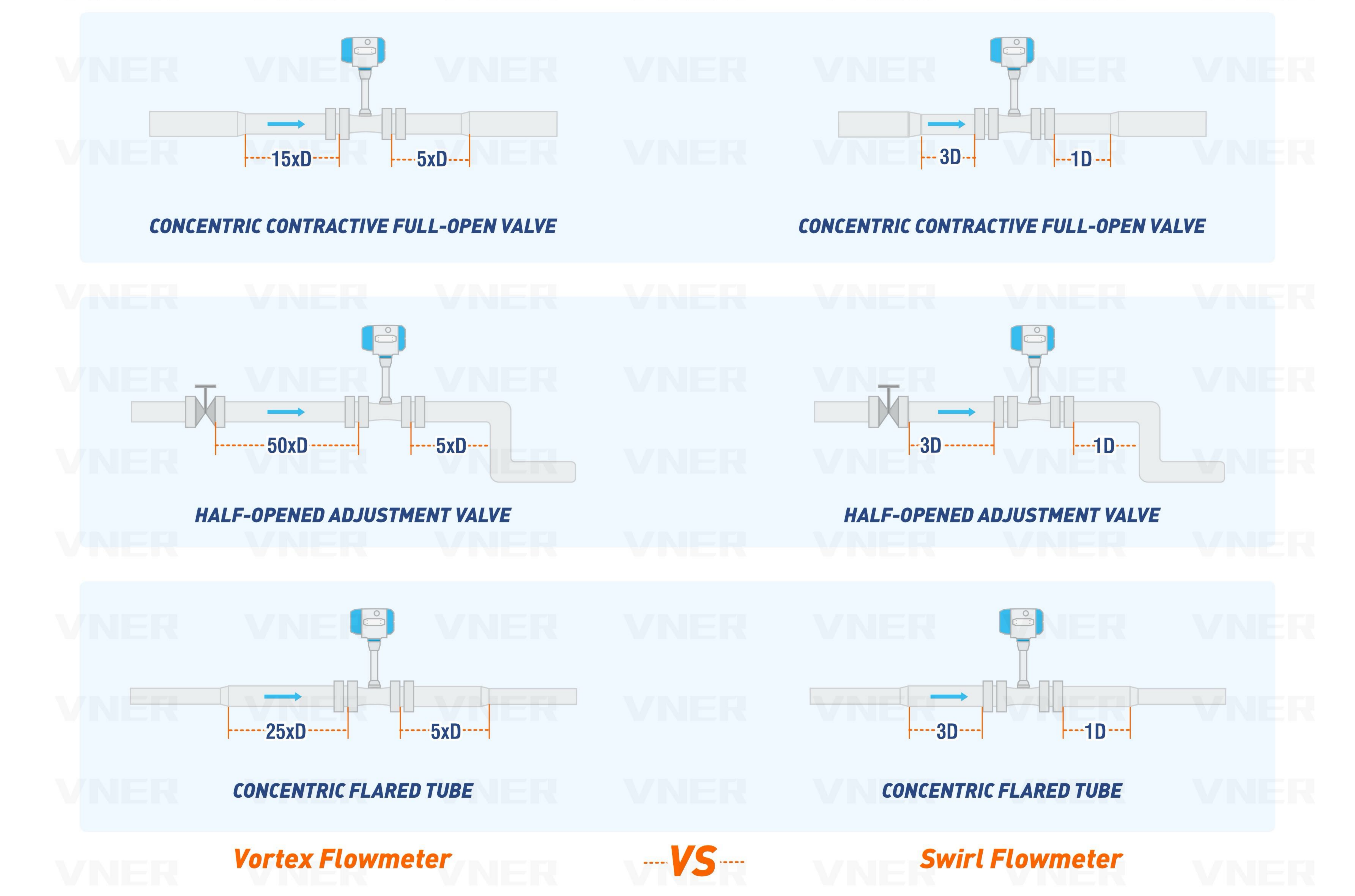

Je li zahtjev za ravnim cijevima smanjen?

U usporedbi sa standardnim vrtložnim mjeračima protoka, Vrtložni mjerač protoka općenito je manje osjetljiv na uzvodne poremećaje protoka jer generator vrtloga učinkovito "reprofilira" brzinu tekućine dok ona ulazi u mjerač. Kada to kombinirate s integriranim senzorima temperature i tlaka, "otisak" mjerne točke drastično se smanjuje. Nema potrebe za dodatnim ravnim dijelovima cijevi za smještaj zasebnih slavina za tlak ili temperaturu, čineći SA80T-TP odličan izbor za naknadnu ugradnju u postojeće vodove za komprimirani zrak ili paru gdje je prostor ograničen.

Kako ugrađena kompenzacija smanjuje ukupne troškove vlasništva?

Dok je početna kupoprodajna cijena a Vrtložni mjerač protoka s kompenzacijom tlaka može biti viši od osnovnog volumetrijskog mjerača, "ukupni trošak vlasništva" često je niži. Uklanjanjem potrebe za zasebnim senzorima, specijaliziranim hardverom za montažu i dodatnim kablovima, ukupni troškovi instalacije su smanjeni. Nadalje, povećana točnost u energetskoj bilanci i raspodjeli troškova sprječava "nevidljive" gubitke u parnim i plinskim mrežama, osiguravajući brzi povrat ulaganja kroz poboljšanu učinkovitost.
