Vrtložni mjerač protoka mjeri volumetrijski protok detektirajući frekvenciju vrtloga koje odbacuje strmo tijelo postavljeno u struju protoka — princip poznat kao von Kármánov efekt. Za primjene koje uključuju paru, komprimirani plin ili bilo koju tekućinu gdje se gustoća značajno mijenja s radnim uvjetima, stiardni vrtložni mjerač protoka sam po sebi nije dovoljan. Varijante kompenzacije tlaka i kompenzacije temperature integriraju dodatne senzore izravno u tijelo mjerača za izračunavanje masenog protoka ili ispravljenog volumetrijskog protoka u stvarnom vremenu, eliminirajući potrebu za vanjskim instrumentima i ručnim izračunima korekcije. Odabir prave konfiguracije ovisi o vrsti tekućine, potrebnoj točnosti i variraju li tlak, temperatura ili oboje tijekom normalnog rada.

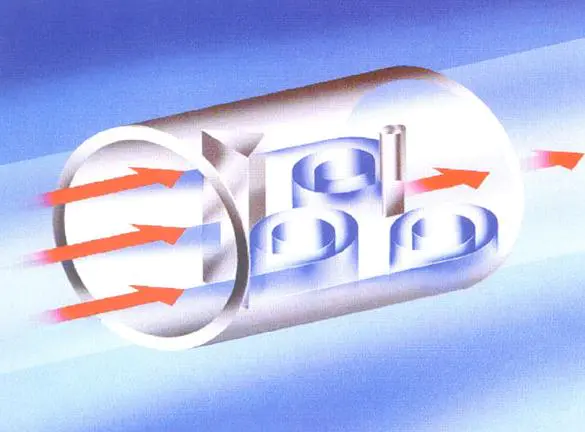

Princip rada a vrtložni mjerač protoka temelji se na dobro utvrđenom fenomenu dinamike fluida. Kada tekućina teče pored nestrujne prepreke — koja se naziva bluff body ili shedder bar — naizmjenični vrtlozi generiraju se na svakoj strani tijela u pravilnom, ponavljajućem uzorku. Ovaj uzorak se naziva von Kármánova vrtložna ulica.
Frekvencija kojom se ti vrtlozi odbacuju izravno je proporcionalna brzini tekućine, izražena Svrouhalovim odnosom:
f = St × V / d
Gdje f je frekvencija odlijevanja vrtloga, St je bezdimenzionalni Strouhalov broj (obično 0,17–0,21 za većinu blef dizajna tijela), V je brzina fluida, i d je širina blef tijela. Budući da Strouhalov broj ostaje gotovo konstantan u širokom rasponu Reynoldsovih brojeva, frekvencija vrtloga služi kao pouzdan, linearni pokazatelj brzine protoka.
Vrtlozi stvaraju oscilirajuće fluktuacije tlaka koje detektira jedna od nekoliko senzorskih tehnologija ugrađenih u ili blizu tijela strmine:
Bez obzira na metodu detekcije, izlaz osnovnog vrtložnog mjerača protoka je a frekvencijski impulsni signal proporcionalan volumetrijskom protoku . Pretvaranje ovoga u maseni protok ili standardizirani volumetrijski protok zahtijeva poznavanje gustoće tekućine — gdje varijante kompenzacije postaju bitne.
Izlaz impulsa vrtložnog mjerača protoka odražava stvarni volumetrijski protok u radnim uvjetima — stvarni volumen koji u tom trenutku prolazi kroz mjerač. Za mnoge tekućine gdje je gustoća relativno stabilna, ovo je dovoljno. Ali za plinovi, para i superkritični fluidi , odnos između volumetrijskog protoka i masenog protoka vrlo je osjetljiv i na tlak i na temperaturu.
Razmotrimo zasićenu paru pri dva različita tlaka:
Isto očitavanje volumetrijskog protoka pri ova dva uvjeta predstavlja gotovo dvostruko veći od masenog protoka na 10 bara u usporedbi s 5 bara. Bez uračunavanja ove razlike u gustoći, sustav naplate parne energije ili sustav kontrole procesa koji se temelji isključivo na volumetrijskom izlazu nosio bi pogreške veće od 30–50% pod uvjetima promjenjivog tlaka. Kompenzacija izravno rješava ovo unosom podataka o tlaku i/ili temperaturi u stvarnom vremenu u računalo protoka radi kontinuiranog izračunavanja ispravljenih vrijednosti.

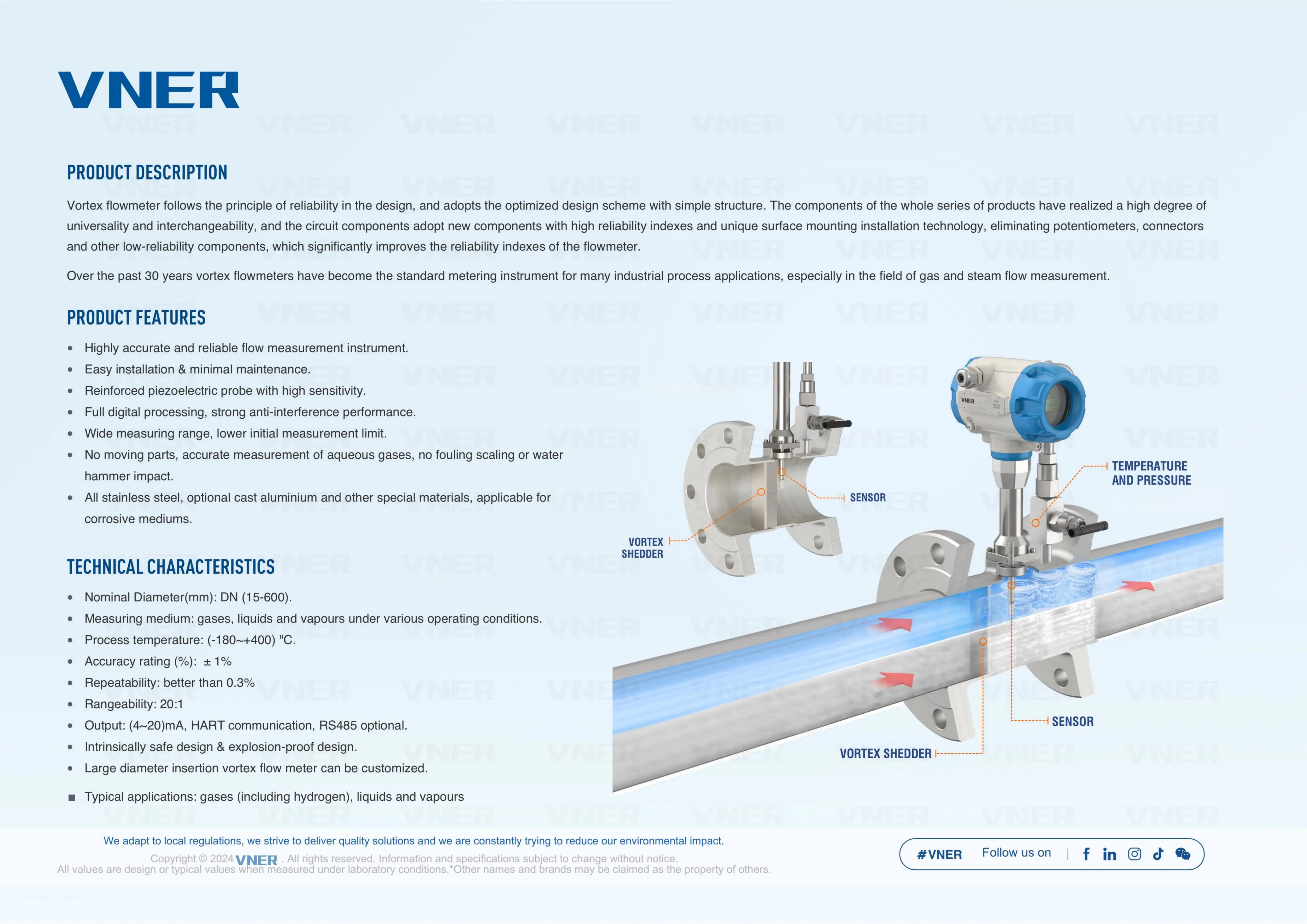

A kompenzacija tlaka vortex flowmeter integrira transmiter tlaka — obično piezorezistivni ili senzor tlaka kapacitivnog tipa — u tijelo mjerača uz element za detekciju vrtloga. Računalo internog protoka koristi očitanje tlaka uživo uz izmjerenu frekvenciju vrtloga za izračunavanje gustoće tekućine iz unaprijed učitanih tablica svojstava, zatim izvodi maseni protok ili korigirani volumetrijski protok u stvarnom vremenu.
Kompenzacija tlaka je prikladna — i dovoljna — kada je temperatura tekućine konstantna ili se može pretpostaviti konstantnom unutar prihvatljive tolerancije. Najčešći scenarij je usluga zasićene pare : budući da zasićena para postoji na fiksnoj temperaturi za bilo koji dani tlak, samo mjerenje tlaka u potpunosti definira termodinamičko stanje tekućine. Za određivanje gustoće nije potrebno zasebno mjerenje temperature.
Dodatne prikladne primjene uključuju:
Većina vrtložnih mjerača protoka s kompenzacijom tlaka na tržištu ima integrirane senzore tlaka za 0–4 MPa ili 0–10 MPa , s tipičnom točnošću mjerenja tlaka ±0,5% FS . Kombinirana mjerna nesigurnost protoka nakon kompenzacije općenito je u rasponu od ±1,0–1,5% očitanja za paru i plin, u usporedbi s ±0,5–1,0% za samo vrtložni element koji mjeri volumetrijski protok u tekućinama.
A temperaturna kompenzacija vortex flowmeter integrira otporni temperaturni detektor (RTD) — najčešće a Pt100 ili Pt1000 senzor klase A — u mjerač ili njegov neposredni uzvodni/nizvodni prateći priključak. Signal temperature dovodi do istog internog računala protoka, koje koristi podatke o svojstvima tekućine za izvođenje gustoće i izračunavanje mase ili ispravljenog protoka.
Kompenzacija samo temperaturom rjeđa je od kompenzacije samo tlakom ili kombiniranom kompenzacijom, ali ima legitimne primjene:
RTD se obično ugrađuje u zaštitni otvor 3–5 promjera cijevi nizvodno tijela vrtložnog mjerača kako bi se izbjegao poremećaj profila protoka na mjestu mjerenja. Dizajn zaštitne čaure je bitan: zaštitna čaura debelih stijenki povećava toplinsko kašnjenje, što može dovesti do prolaznih grešaka tijekom naglih promjena temperature. Za procese s brzim promjenama temperature, a termouložak sa smanjenim vrhom ili brzi odziv preporučuje se vrijeme odziva ispod 5 sekundi.
Najsposobnija i široko specificirana varijanta integrira senzore tlaka i temperature u jedan sklop mjerača. S pristupom objema varijablama istovremeno, interno računalo protoka može primijeniti punu jednadžbu stanja za tekućinu - dajući izračun stvarnog masenog protoka bez ikakvih pretpostavki o radnim uvjetima .
Ova konfiguracija je obavezna za:
Proizvođači kao što su Yokogawa (serija digitalYEWFLO), Endress Hauser (Prowirl F 200) i Emerson (Rosemount 8800D MultiVariable) nude potpuno integrirane multivarijabilne vrtložne mjerače protoka koji mjere vrtložnu frekvenciju, tlak i temperaturu u jednoj procesnoj vezi, izlazeći maseni protok izravno putem HART, FOUNDATION Fieldbus ili Modbus protokola.
| Varijanta | Integrirani senzori | Vrsta izlaza | Tipična točnost | Primarna primjena |
|---|---|---|---|---|
| Standardni vrtlog | Samo Vortex senzor | Stvarni volumetrijski protok | ±0,5–1,0% očitanja | Tekućine u stabilnim uvjetima |
| Kompenzacija tlaka | Tlak vrtloga | Maseni protok / ispravljeni volumen | ±1,0–1,5% of reading | Zasićena para, komprimirani plin |
| Temperaturna kompenzacija | Vortex RTD | Maseni protok / ispravljeni volumen | ±1,0–1,5% of reading | Vruće tekućine, plin reguliranog tlaka |
| P T Kompenzacija | Tlak vrtloga RTD | Pravi maseni protok | ±1,0–2,0% očitanja | Pregrijana para, natural gas, process gas |
Bez obzira na konfiguraciju kompenzacije, vrtložni mjerači protoka osjetljivi su na izobličenja profila protoka uzrokovana uzvodnom geometrijom cjevovoda. Ispunjavanje zahtjeva za izravnu vožnju nije predmet pregovaranja za postizanje nazivne točnosti.

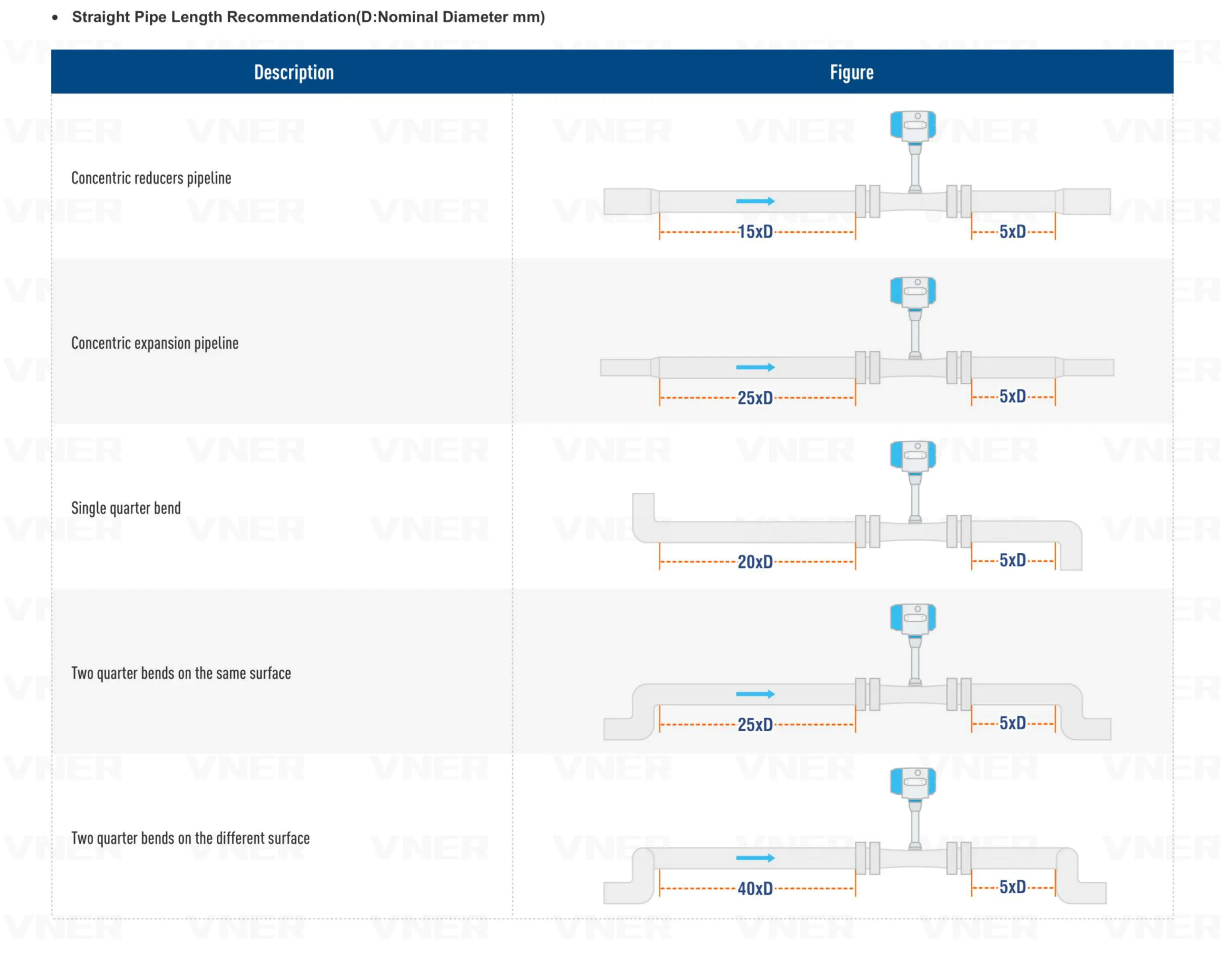

Sljedeći zahtjevi za ravnomjerni protok vrijede za većinu vrtložnih mjerača protoka pod standardnim uvjetima ugradnje. Stvarni zahtjevi ovise o proizvođaču i dizajnu mjerača:
| Uzvodni poremećaj | Minimalna uzvodna ravnina | Minimalna nizvodna ravna staza |
|---|---|---|
| Jednostruko koljeno od 90° | 15–20 × D | 5 × D |
| Dva koljena od 90° (ista ravnina) | 20–25 × D | 5 × D |
| Dva koljena od 90° (različite ravnine) | 40 × D | 5 × D |
| Djelomično otvoren ventil | 40–50 × D | 5 × D |
| Reduktor (2:1) | 10 × D | 5 × D |
Vrtložni mjerači protoka su inherentno osjetljivi na mehaničke vibracije jer njihovi senzori detektiraju oscilirajuće sile. Vibracije cjevovoda na frekvencijama bliskim frekvenciji odlijevanja vrtloga mogu uzrokovati lažni pulsevi, ispadanje signala ili nepravilna očitanja . Većina modernih procesora digitalnih signala uključuje adaptivno filtriranje za razlikovanje vrtložnih signala i buke vibracija, ali okruženja s jakim vibracijama - u blizini kompresora, pumpi ili parnih turbina - treba pažljivo procijeniti. Montaža mjerača na kalem izoliran od vibracija ili njegovo premještanje dalje od izvora vibracija praktične su strategije sanacije.
Svaki vrtložni mjerač protoka ima minimalnu mjerljivu brzinu protoka - obično 0,5–1,0 m/s za tekućine and 3–5 m/s za plinove i paru — ispod koje vrtložno rasipanje postaje nepravilno, a signal nepouzdan. Taj se donji prag često naziva granična brzina ili minimalni detektabilni protok. Ispod ove točke, mjerač daje nulu bez obzira na stvarni protok, što se mora uzeti u obzir u primjenama sa širokim zahtjevima za smanjivanje.
Praktični omjer smanjenja za većinu vortex mjerača je 10:1 do 20:1 , u usporedbi sa 100:1 ili više za Coriolisove ili magnetske mjerače protoka. Za parne sustave koji redovito rade pri niskom opterećenju - na primjer, tijekom pokretanja postrojenja ili preko noći - ovo ograničenje može uzrokovati značajne nedostatke u mjerenju osim ako mjerač nije dimenzioniran konzervativno za maksimalni očekivani protok, a ne za prosjek.
Korisno pravilo za određivanje veličine: odaberite veličinu metra gdje je normalna radna brzina protoka pada između 3 i 15 m/s za plin/paru a između 1 i 7 m/s za tekućine. To osigurava da radna točka ostaje unutar linearnog raspona dok ostavlja prostor za skokove protoka.
Upotrijebite sljedeće kriterije odlučivanja kako biste identificirali odgovarajuću varijantu vrtložnog mjerača protoka za svoju primjenu:
Za većinu aplikacija za mjerenje energije pare - koje predstavljaju najveći pojedinačni slučaj upotrebe kompenziranih vrtložnih mjerača protoka - kombinirana jedinica za kompenzaciju tlaka i temperature ispravna je specifikacija. Granični trošak u odnosu na model samo s pritiskom je skroman, dok je poboljšanje točnosti za uslugu pregrijane pare značajno i često ga zahtijevaju standardi upravljanja energijom na lokaciji kao što je ISO 50001.
