Što čini Coriolisov mjerač masenog protoka ultimativnim rješenjem za mjerenje visoke točnosti u modernoj industriji?

Usred duboke transformacije Industrije 4.0, preciznost mjerenja tekućine više nije samo tehnički parametar; postala je temeljna metrika za mjerenje učinkovitosti automatizirane proizvodnje i inteligentnih razina nadzora. Sa svojom subverzivnom filozofijom dizajna, The Coriolisov mjerač masenog protoka potpuno je razbio okove tradicionalnog volumetrijskog mjerenja, koje je često ograničeno okolišnim čimbenicima kao što su temperatura, tlak i gustoća tekućine. Trenutno ova tehnologija brzo prodire u vrhunske proizvodne sektore kao što su petrokemija, prehrambeni i farmaceutski proizvodi, proizvodnja poluvodiča i pomorska industrija, postajući priznati "zlatni standard" za složeni nadzor tekućina. Kako se globalne industrije okreću prema neutralnosti ugljika i smanjenju otpada, mogućnost izravnog mjerenja mase pruža ultimativni temelj podataka za optimizaciju resursa i praćenje ugljičnog otiska.

Što je Coriolisov mjerač masenog protoka?

Coriolisov maseni mjerač protoka je sofisticirani precizni instrument dizajniran na temelju klasičnih dinamičkih principa, posebno Coriolisovog efekta. U smislu fizikalne suštine, to je generacijama odvojeno od tradicionalnih otvora, turbina ili elektromagnetskih mjerača protoka. Konvencionalni uređaji uglavnom mjere "volumen" tekućine, koji je vrlo osjetljiv na smetnje uslijed toplinskog širenja ili skupljanja. Nasuprot tome, Coriolisov mjerač mjeri "pravu masu" tekućine—fizičku veličinu koja ostaje konstantna u svim radnim uvjetima, bilo da je tekućina kipuća tekućina ili komprimirani plin.

Iznutra se njegova jezgra sastoji od jedne ili dvije mjerne cijevi koje se održavaju u stanju precizno kontrolirane vibracije. Visokofrekventni mali pokretač (pogonska zavojnica) pokreće mjerne cijevi da vibriraju na njihovoj specifičnoj prirodnoj frekvenciji, slično kao vilica za ugađanje. Ovaj dizajn genijalno koristi inercijsku silu koju stvaraju čestice tekućine koje se kreću unutar vibrirajućeg sustava, pretvarajući apstraktni atribut mase u mehaničke signale koji se mogu uhvatiti. Ovaj pristup izravnom mjerenju eliminira potrebu za složenim izračunima gustoće, pružajući "jedan izvor istine" za procesne inženjere.

Kako radi mjerač masenog protoka?

Da bismo dublje razumjeli radni mehanizam ovog mjerača protoka, moramo promatrati dinamičko mehaničko ponašanje tekućine dok ulazi u visokofrekventne vibrirajuće cijevi. Ovaj proces se može dalje podijeliti u četiri osnovne tehničke faze:

Pobuda visokofrekventne vibracije: Nakon što se mjerač protoka pokrene, aktuator pokreće mjerne cijevi kako bi proizvele mikrovibracije visoke frekvencije (obično 400-1000 Hz). U statičkom stanju (bez protoka), ciklusi vibracija cijele cijevi potpuno su sinkronizirani u vremenu i prostoru. Senzori na ulazu i izlazu otkrivaju identične sinusne valove.

Učešće Coriolisove sile: Kako tekućina ili plin počnu teći velikom brzinom kroz vibrirajuće cijevi, čestice tekućine koje se kreću, zbog inercije, pokušavaju se oduprijeti periodičnoj vibraciji cijevi. Na ulaznoj strani, tekućina se opire guranju od središta vibracija; na izlaznoj strani, otporan je na povlačenje. Ova sila interakcije poznata je u fizici kao "Coriolisova sila".

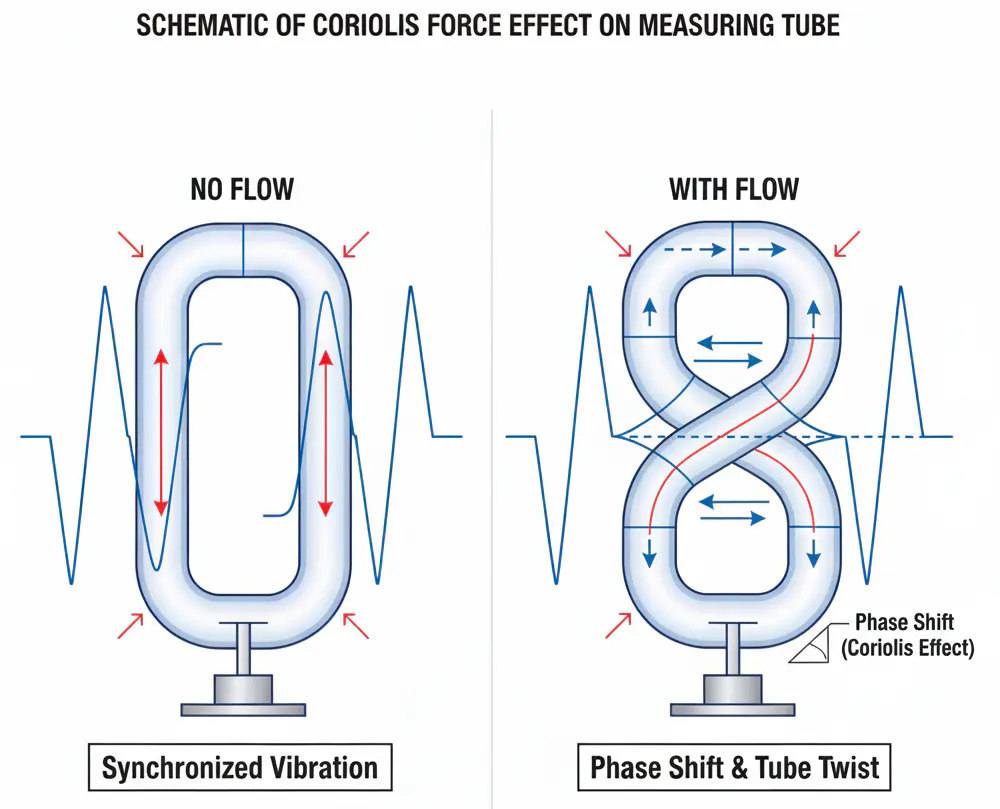

Mehanička deformacija i uvijanje: Coriolisova sila djeluje u suprotnim smjerovima na ulaznu i izlaznu polovicu cijevi, uzrokujući suptilno "uvijanje" ili "deformaciju" cijevi koja je nevidljiva golim okom. Ovo mehaničko uvijanje izravno je proporcionalno brzini protoka mase - što se veća masa kreće, veća je sila i značajnije je uvijanje.

Pretvorba faznog pomaka i dekodiranje podataka: Ova deformacija remeti sinkronizaciju između dva kraja cijevi. Senzori instalirani na ulaznom i izlaznom kraju hvataju "fazni pomak" (vremensko kašnjenje) između dva signala vibracije. Preko čipova za digitalnu obradu signala visokih performansi (DSP), sustav trenutačno pretvara ovu vremensku razliku od mikrosekundi u iznimno precizna očitanja masenog protoka, dok istovremeno izračunava gustoću iz promjene prirodne frekvencije.

Koje su značajne prednosti Coriolisovih mjerača protoka?

razlog Coriolisovi mjerači protoka zamijenili tradicionalne u mnogim vrhunskim industrijskim scenarijima proizlaze iz kombinacije gotovo beskompromisnih tehničkih prednosti:

Nenadmašna točnost mjerenja i ponovljivost: Moderni Coriolisovi mjerači mogu pružiti točnost mjerenja mase do ±0,1% ili čak ±0,05%. Ova razina preciznosti ključna je za prijenos skrbništva, gdje čak i pogreška od 0,5% može dovesti do gubitaka u milijunima dolara tijekom godine dana. Visoka ponovljivost osigurava da proces proizvodnje ostaje dosljedan seriju za serijom.

Vrhunska otpornost na vibracije i okoliš: Unutarnja radna frekvencija instrumenta obično je postavljena točno oko 400 Hz. Ovaj visokofrekventni rad djeluje kao prirodni "filtar", dopuštajući uređaju da razlikuje vlastiti mjerni signal od niskofrekventne mehaničke buke uobičajene u industrijskim okruženjima—kao što je buka velikih pumpnih sklopova, industrijskih kompresora ili brodskih glavnih motora. To osigurava izuzetno visoku stabilnost očitanja čak iu "najbučnijim" uvjetima postrojenja.

Pojednostavljena inženjerska implementacija i nisko održavanje životnog ciklusa:

• Nema zahtjeva za ravne cijevi: Za razliku od turbinskih ili ultrazvučnih mjerača koji zahtijevaju 10-20 promjera ravne cijevi za stabilizaciju profila protoka, Coriolisov mjerač je neovisan o profilu protoka. U skučenim prostorima kao što su offshore platforme ili brodske kabine, ovo štedi ogromne količine prostora i inženjerskih troškova.
• Nema pokretnih dijelova u struji: Nema ležajeva koji bi se istrošili ili rotora koji bi se začepili. To rezultira nevjerojatno niskim ukupnim troškom vlasništva (TCO) i dugim vremenom neprekidnog rada za kritičnu infrastrukturu.

"Digitalni senzor" s višeparametarskom integracijom: Jedan Coriolisov mjerač pruža "trojstvo" podataka: maseni protok, gustoća i temperatura. Integriranjem ovih vrijednosti, mjerač također može ispisati volumni protok i koncentraciju, učinkovito zamjenjujući tri odvojena instrumenta jednim digitalnim čvorom.

Serije VNER AC, AG i AH: specijalizirana rješenja za industrijske izazove

Kako bi zadovoljio raznolike i često ekstremne zahtjeve moderne industrije, VNER je razvio tri specijalizirane serije Coriolisovih mjerača masenog protoka, od kojih je svaki projektiran za specifična radna okruženja i regulatorne standarde.

1. Coriolisov mjerač masenog protoka serije AC: vodeći model za svestrane industrijske primjene

The Coriolisov mjerač masenog protoka serije AC predstavlja vrhunac VNER-ove vodeće tehnologije, dizajnirane da služe kao svestrani "radni konj" za visokoprecizna mjerenja masenog protoka i gustoće u najširem rasponu industrijskih sektora.

• Tehnička izvrsnost i integritet signala : Pokreće ga potpuno digitalna platforma odašiljača serije A, koristi naprednu digitalnu obradu signala (DSP) za lako rukovanje signalima ultraniskog protoka. Integrirani MFD™ (višefrekventni pogon) tehnologija pruža iznimnu stabilnost čak iu prisutnosti uvučenog plina ili dvofaznih uvjeta plin-tekućina, koji obično uzrokuju kvar tradicionalnih mjerača.

• Ekstremne specifikacije : Može se pohvaliti točnošću masenog protoka do ±0,05% a može izdržati radne pritiske do 15,0 MPa . Njegova toplinska otpornost je bez premca, s modelima koji mogu raditi u kriogenim zonama na -196°C ili na ekstremnoj vrućini do 380°C .

• Ključne aplikacije : To je preferirani izbor za precizno doziranje kemikalija, miješanje ugljikovodika u rafinerijama i visokotlačne klizne ubrizgavače kemikalija u zahtjevnim offshore okruženjima.



2. AG CNG/LNG Specijalizirani Coriolisov mjerač masenog protoka: namijenjen za CNG i LNG gorivo

The AG CNG/LNG specijalizirani Coriolisov mjerač masenog protoka je visoko specijalizirana linija projektirana posebno za lanac vrijednosti prirodnog plina, s fokusom na jedinstvene izazove prijenosa skrbništva nad komprimiranim prirodnim plinom (CNG) i ukapljenim prirodnim plinom (LNG).

• Otpornost na visoki tlak i kriogenu otpornost : Model AG CNG015 napravljen je da preživi ekstremne pritiske punjenja vozila gorivom, ocijenjeno do 40,0 MPa . Nasuprot tome, LNG modeli optimizirani su za kriogenu stvarnost tekućeg metana, održavajući strukturni integritet na -196°C kako bi se spriječilo curenje i netočnosti.

• Pametni algoritmi za mjerenje plina : Predstavlja vlasnički A-GAS™ algoritam , ova serija pruža rezoluciju ultra visoke frekvencije kako bi se uklonile pogreške koje obično uzrokuju niska gustoća plina i velika brzina protoka. To osigurava certificiranu točnost punjenja serije goriva ±0,50% .

• Ključne aplikacije : Neophodno za CNG dispenzere na maloprodajnim postajama, veliko LNG brodsko punjenje i istovar prikolica na virtualnim satelitskim stanicama cjevovoda.



3. AH higijenski Coriolisov mjerač masenog protoka: standard za higijenske i aseptične procese

The AH higijenski Coriolisov mjerač masenog protoka je posvećen sanitarnom svijetu, gdje su čistoća i preciznost jednako važni. Namijenjen je za industriju hrane, pića, mliječnih proizvoda i farmaceutsku industriju.

• Aseptičko inženjerstvo : Senzor ima samodrenirajuću putanju protoka bez mrtvih zona koja eliminira rizik od rasta bakterija. Vlaženi dijelovi su polirani prema standardu Ra 0,8 μm , s visokim sjajem Ra 0,38 μm opcija za najosjetljivije farmaceutske tekućine. U potpunosti je Mogućnost CIP/SIP , što znači da se može podvrgnuti ponovljenim ciklusima sterilizacije na visokoj temperaturi bez odstupanja u točnosti.

• Integritet materijala i sukladnosti : Sve mokre komponente proizvedene su od SS316/SS316L i potpuno su u skladu s ASME BPE i drugim globalnim sanitarnim standardima, osiguravajući najvišu razinu sigurnosti proizvoda.

• Ključne aplikacije : Kritično za standardizaciju masti u preradi mlijeka, precizno doziranje sastojaka u pivovarama i pripremu pufera u farmaceutskoj proizvodnji gdje su sljedivi zapisi o serijama obavezni.



Tablica usporedbe glavnih tehnologija mjerenja protoka

Koje tekućine može mjeriti Coriolisov mjerač?

Industrija pozdravlja Coriolisov mjerač protoka kao "univerzalnog igrača". Njegova robusna prilagodljivost znači da sve dok je materijal mjerne cijevi - u rasponu od nehrđajućeg čelika 316L do Hastelloy C22 ili titana - kompatibilan s korozivnošću medija, može podnijeti gotovo sve uvjete:

Ekstremno složeno rukovanje tekućinom: Odličan je u mjerenju visokoviskoznih polimera koji bi zahvatili turbinski mjerač, rudarskih mulja s ne-Newtonovim karakteristikama tekućine i abrazivnih suspenzija. U farmaceutskom sektoru, njegov "full-drain" dizajn podržava Clean-in-Place (CIP) i Sterilization-in-Place (SIP), osiguravajući da nema unakrsne kontaminacije između serija.

Industrijsko mjerenje plina visoke preciznosti: Plinovi su visoko kompresibilni, što volumetrijsko mjerenje čini noćnom morom. Coriolisov mjerač zanemaruje fluktuacije tlaka i izravno mjeri molekule plina. To ga čini preferiranim izborom za prijenos prirodnog plina pod visokim pritiskom, stanice za punjenje vodikom i distribuciju industrijskog čistog plina.

Izazovi i granice dvofaznog protoka: Povijesno gledano, "slag flow" ili visoko uvlačenje plina uzrokovali su zastoj Coriolisovih mjerača. Međutim, sljedeća generacija mjerača koristi "Multi-Frequency Drive" i napredne DSP algoritme za održavanje vibracija čak i kada je tekućina neuredna mješavina ulja, vode i plina. Ovo je napredak za industriju nafte i plina, posebno u nadzoru ušća bušotina gdje je oprema za separatore preskupa za ugradnju.

Često postavljana pitanja o Coriolisovim mjeračima protoka

1: Zašto je Coriolisov mjerač skuplji od ostalih vrsta? A1: Početni trošak veći je zbog složene proizvodnje vibrirajućih cijevi i sofisticirane elektronike potrebne za mikrosekundnu obradu signala. Međutim, kada u obzir uzmete nedostatak ravnih cjevovoda, uklanjanje transmitera temperature/tlaka i dizajn bez potrebe za održavanjem, "ukupni trošak vlasništva" često je niži tijekom petogodišnjeg razdoblja.

2: Je li orijentacija mjerača važna tijekom instalacije? A2: Da. Za tekuće primjene, poželjan je položaj "cijevi prema dolje" kako bi se spriječilo zadržavanje mjehurića zraka. Za plinske primjene, "cijevi prema gore" su najbolje kako bi se omogućilo da sva kondenzirana vlaga iscuri. Bočna montaža koristi se za samodrenirajuće gnojnice.

3: Može li se Coriolisov mjerač oštetiti zrakom u liniji? A3: Općenito, ne. Iako zrak može uzrokovati privremenu "pogrešku mjerenja" ili "šum" u signalu, on mehanički ne oštećuje mjerač. Elektronika je dizajnirana da povrati signal čim se protok tekućine vrati u normalu.

4: Postoji li maksimalna granica viskoznosti za ove mjerače? O4: Ne postoji teoretsko ograničenje fizike Coriolisovog učinka. Međutim, praktično je granica određena padom tlaka. Ekstremno viskozne tekućine zahtijevaju veći pritisak pumpe za kretanje kroz zakrivljene cijevi mjerača.

5: Koliko često trebam ponovno kalibrirati Coriolisov mjerač? A5: Budući da nema pokretnih dijelova koji bi se istrošili, "nulta točka" je nevjerojatno stabilna. Mnoge industrije ponovno kalibriraju samo svakih 2 do 5 godina ili kad god to nalažu regulatorni zahtjevi. Ako mjerač nije podložan ekstremnoj koroziji ili eroziji, njegov kalibracijski faktor ostaje izuzetno konstantan.

Kao krajnje rješenje za mjerenje visoke točnosti u modernoj industriji, široko usvajanje Coriolisov mjerač masenog protoka označava potpuni skok iz "ere grubog volumetrijskog mjerenja" u "eru precizne kontrole mase". Pružanjem jedinstvenog, pouzdanog izvora podataka s više parametara, omogućuje inženjerima da optimiziraju svoje procese s granularnošću bez presedana. Bilo da se radi o osiguravanju točnog profila okusa bezalkoholnog pića ili upravljanju prijenosom milijuna galona LNG-a, Coriolisov mjerač je najpouzdaniji stražar u svijetu dinamike fluida. Uz kontinuirano ponavljanje senzorske tehnologije i računalne snage, ovaj će inteligentni uređaj nedvojbeno igrati nezamjenjivu ulogu u zelenim tvornicama i globalnoj energetskoj tranziciji budućnosti.
