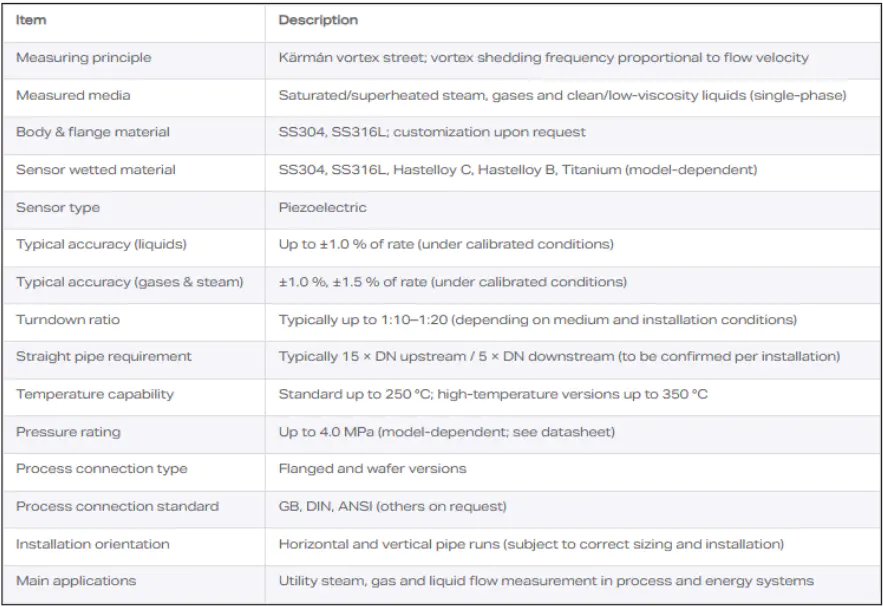

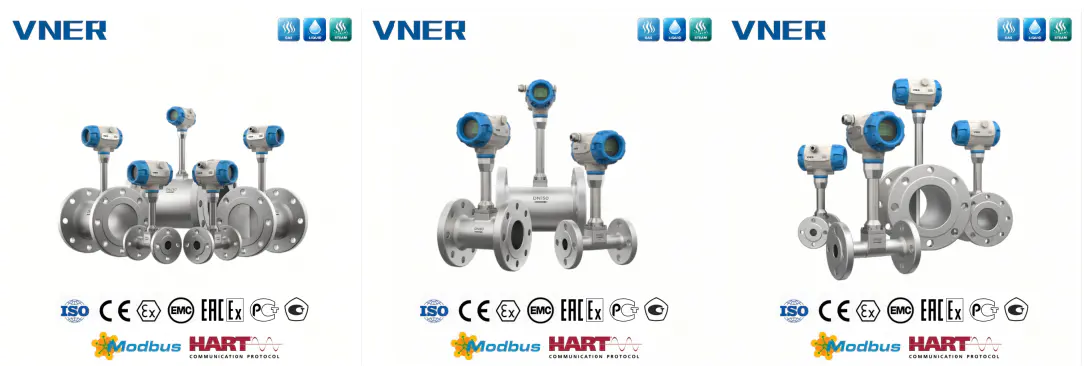

Zašto Vortex mjerač protoka postaje nestabilan — ili čak prestaje raditi — nakon instalacije?

Jeste li ikada iskusili vrtložni mjerač protoka koji pokazuje lošu točnost, velike fluktuacije signala ili čak potpuni gubitak signala nakon instalacije?

U mnogim slučajevima glavni uzrok nije sam instrument, već nepravilno dimenzioniranje i praksa ugradnje. Vrtložni mjerači protoka vrlo su osjetljivi na profil brzine, režim protoka i konfiguraciju cjevovoda. Mala odstupanja u ovim detaljima mogu dovesti do značajnih pogrešaka mjerenja.

Ovaj članak objašnjava ključne inženjerske principe iza pravilnog dimenzioniranja, odabira reduktora i zahtjeva za ravne cijevi, temeljene na industrijskim standardima i potvrđenom eksperimentalnom istraživanju.

1. Dimenzioniranje metra za široki omjer preokreta: Zašto je smanjenje promjera često potrebno

Za postizanje a široki omjer skretanja i osigurati dovoljnu snagu signala pri niskim brzinama protoka, uobičajena je inženjerska praksa smanjiti promjer protokomjera u odnosu na cjevovod kako bi se povećala brzina fluida.

Za mjerači protoka ovisni o profilu brzine — kao što su:

• Vrtložni mjerači protoka
• Vrtložni (vorteks precesijski) mjerači protoka
• Elektromagnetski mjerači protoka

ovo podudaranje promjera obično se postiže pomoću koncentrični reduktori .

Opće načelo dimenzioniranja

• U većini aplikacija, Nazivni promjer mjerača protoka treba biti jednak ili manji od promjera cijevi .
• Za vortex flowmeters, the calculated meter size is often jednu do dvije nazivne veličine manji nego plinovod.

Primjer

• Cjevovod: 8" (DN200)
• Vrtložni mjerač protoka: 4" (DN100)

U posebnim slučajevima — kao npr prijenos nafte ili mjerenje niskog protoka dušika — mogu se primijeniti čak i veća sniženja kako bi se zadovoljili ekstremni zahtjevi za smanjivanjem.

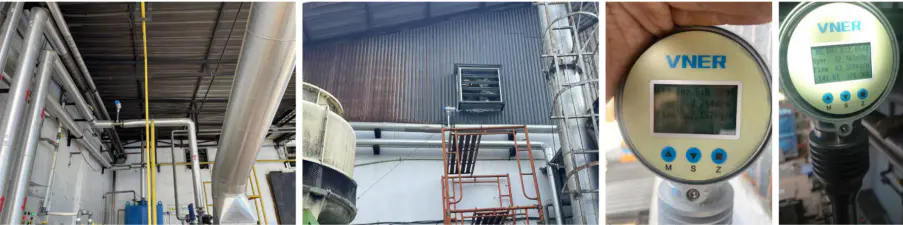

Međutim, predimenzioniranje ostaje čest problem. U nekoliko projekata odabrani su vrtložni mjerači protoka prevelika , što rezultira:

• Nedovoljna brzina tijekom normalnog rada
• Rad izvan efektivnog mjernog područja
• Ozbiljna nestabilnost signala nakon puštanja u pogon

Napomena slučaja:

Za nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

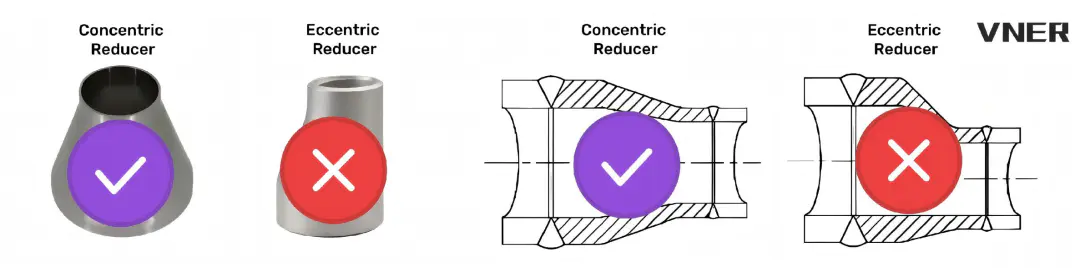

2. Odabir reduktora: Uvijek koristite koncentrične reduktore

Kad god je potrebno smanjenje ili proširenje promjera cijevi u instalacijama vrtložnih mjerača protoka:

Moraju se koristiti koncentrični reduktori.

Ekscentrični reduktori stvaraju asimetrične profile brzine koji značajno smanjuju točnost mjerenja u instrumentima osjetljivim na brzinu.

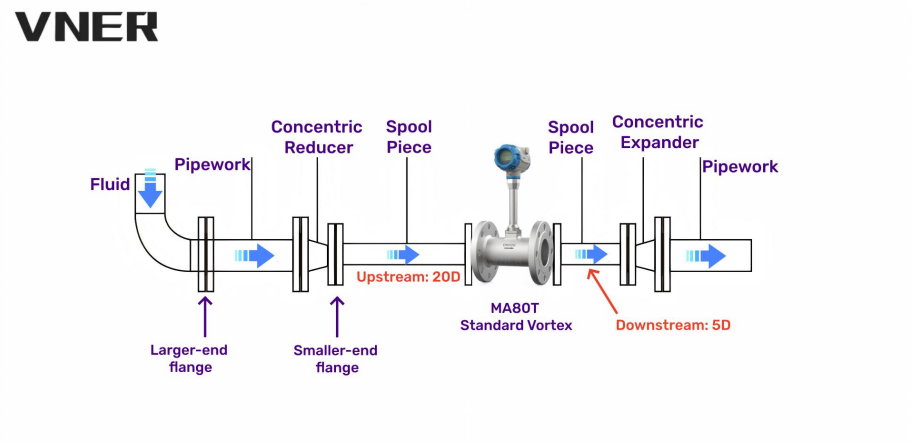

3. Zahtjevi za ravne cijevi za instalacije smanjenog promjera

Zahtjevi za geometriju reduktora

Da biste smanjili izobličenje protoka:

• The kut konusa α reduktora ne smije biti veći od 15°
• Pod ovim uvjetom, reduktor se može tretirati kao dio ravne duljine cijevi

oboje uzvodni i nizvodni reduktori moraju biti koncentrični, postupni reduktori.

4. Minimalni zahtjevi za dužinu uzvodnog pravca (tipične vrijednosti)

D = unutarnji promjer cijevi

5. Opći uvjeti za ugradnju vrtložnih mjerača protoka

Pravilno instaliran vrtložni mjerač protoka mora ispunjavati sljedeće uvjete:

a) Postavljen vodoravno ili okomito (za tekućine: smjer protoka odozdo prema gore) u cijevi koja odgovara nazivnom promjeru

b) Odgovarajuće, neometane uzvodne i nizvodne ravne duljine cijevi kako je navedeno

c) Koaksijalno poravnanje s cjevovodom; brtve ne smiju ulaziti u protok

d) Višesječni cjevovod mora ostati ravan s minimalnim odstupanjem osi

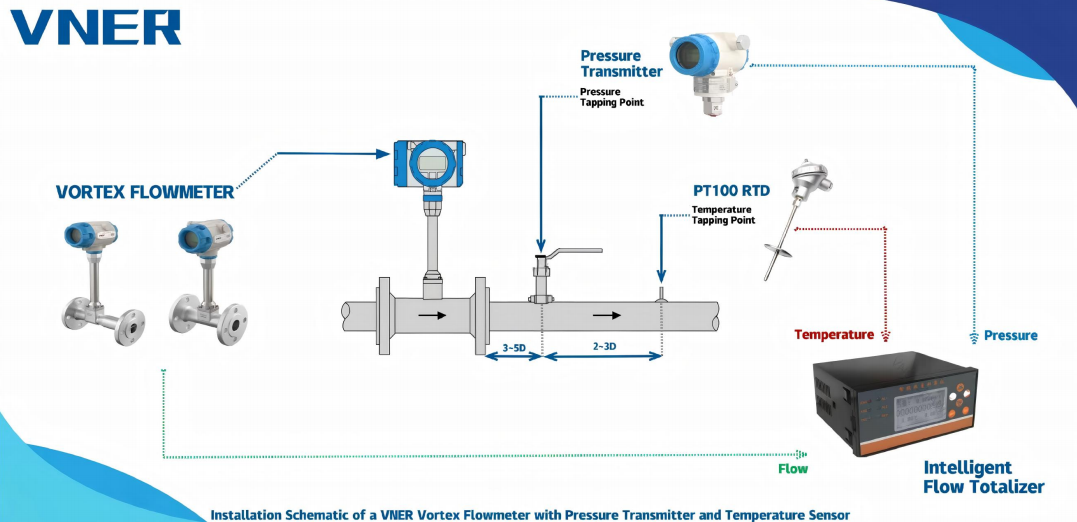

e) Mjerenje temperature:

• Poželjno preko ugrađenog termo udubljenja
• U suprotnom, pronađite senzor 2–5D nizvodno

f) Mjerenje tlaka:

• Po mogućnosti putem ugrađenog tlačnog slavina
• U suprotnom, locirajte dodirivanje 2–7D nizvodno

g) Bez ventila ili premosnih vodova unutar ravnih dijelova cijevi

h) Nema ventila za kontrolu protoka uzvodno od mjerača

i) Ako su prisutni mjehurići plina ili nečistoće, ugradite separatore ili filtre uzvodno od pravca

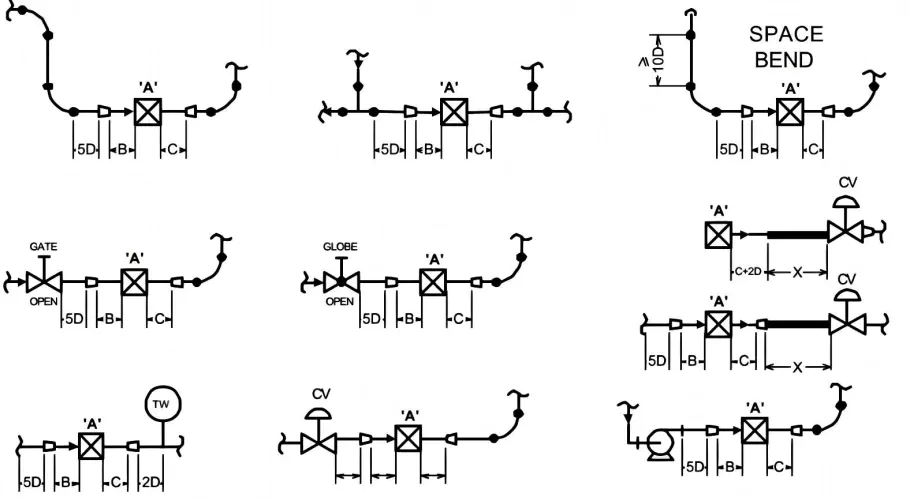

6. Tipične duljine ravnih cijevi (mjerenje zatvorenog cjevovoda)

7. Razmatranja položaja ventila i dvofaznog protoka

• Izbjegavajte ventile ili premosnice u blizini mjerača protoka
• Ventili za smanjenje tlaka mogu uzrokovati promjenu faze nizvodno
• Dvofazni protok (plin u tekućini ili tekućina u plinu) mora se izbjegavati
• Ako je potrebno, uzvodno koristite separatore plina ili filtre

8. Zašto treba izbjegavati ekscentrične reduktore

Coriolisovi mjerači masenog protoka i mjerači pozitivnog pomaka neovisni su o profilu brzine.

Svi ostali mjerači protoka ovise o profilu brzine i zahtijevaju ravne duljine cijevi uzvodno i nizvodno.

Ključne smjernice za industriju:

• Zahtjevi za ugradnju uređaja za diferencijalni tlak moraju biti u skladu s ISO 5167-1
• Za other flowmeters, manufacturer installation guidelines must be strictly followed
• Ekscentrični reduktori ozbiljno remete profile brzine i ne smije se koristiti u blizini mjerača koji ovise o brzini

9. Učinak koncentričnih reduktora na profil brzine (eksperimentalni dokaz)

Eksperimentalne studije koje je proveo TNO i Delft hidraulika pomoću zraka i vode pokazati:

• Koncentrični reduktor s omjerom promjera D_metar / D_cijev ≈ 0,44 može pretvoriti asimetrični profil brzine u gotovo simetričan (asimetrija < 2%)
• Nizvodni profil brzine sliči a plug-type profil brzine (PTVP)
• na 5D nizvodno , profil ostaje stabilan preko:
  Re = 50 000–250 000 (zrak)
  Re = 20 000–500 000 (voda)
• Koncentrični reduktori nemojte eliminirati vrtlog , osobito ono uzrokovano prostornim zavojima
• Uređaji za uklanjanje vrtloga mogu zahtijevati ≥6D duljina , ovisno o visini vrtloga

Sažetak nalaza

• Koncentrični reduktori significantly improve velocity symmetry
• Ne uklanjaju vrtlog
• Samo koncentrični reduktori pružaju ovu prednost
• Ekscentrični reduktori unose ozbiljno izobličenje brzine

10. Zahtjevi za ravne cijevi za instalacije smanjenog promjera

(D_metar / D_cijev ≤ 0,7)

Konačni inženjerski zaključak

Kada vorteks mjerač protoka ne radi, uzrok je rijetko "kvaliteta instrumenta".

Češće je to a problem na razini sustava uključujući:

• Nepravilan odabir promjera
• Neispravan tip reduktora
• Nedovoljna duljina ravne cijevi
• Iskrivljeni profil brzine

Correct sizing koncentrični reduktori disciplined piping design temelj su stabilnog, točnog mjerenja vrtložnog protoka.

Ako pravilno dizajnirate polje protoka, instrument će obaviti svoj posao.
