Zašto je mjerač protoka tekućinske turbine neophodan za visokoprecizno mjerenje tekućine?

U području preciznih mjerenja tekućine, tekući turbinski mjerač protoka ostaje jedan od najpouzdanijih i najučinkovitijih instrumenata za rukovanje čistim tekućinama niske viskoznosti. The Mjerač protoka tekućinske turbine serije LWGY je dokaz ove pouzdanosti, nudeći kompaktan dizajn koji sjedinjuje mehaničku robusnost sa sofisticiranim elektroničkim senzorom. Dizajniran posebno za industrijske i komercijalne sustave, ovaj mjerač protoka pretvara kinetičku energiju tekućine u mjerljivu rotacijsku frekvenciju. Fokusirajući se na jednostavnu konstrukciju i odziv velike brzine, serija LWGY pruža isplativo, ali vrlo precizno rješenje za različite primjene tekućina, od obrade vode do rafinirane kemijske obrade.

Kako serija LWGY pretvara brzinu protoka u podatke o rotaciji?

Temeljno funkcionalno načelo Mjerač protoka tekućinske turbine je varljivo jednostavan, ali zahtijeva precizan inženjering za održavanje točnosti. Kako tekućina ulazi u mjerač, prvo se kondicionira kako bi se osigurao stabilan profil protoka prije nego što stupi u interakciju s unutarnjim komponentama.

Koja je uloga sklopa uspravljača protoka i rotora?

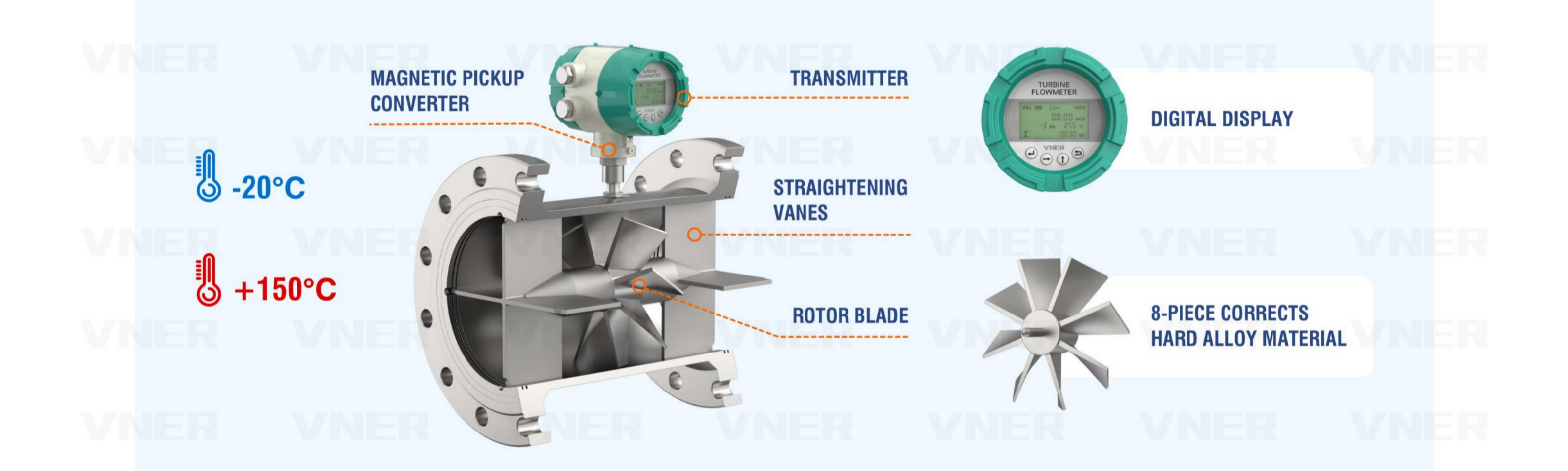

Proces počinje dok tekućina prolazi kroz integrirani ispravljač protoka . Ova je komponenta kritična jer eliminira turbulencije i vrtloženje uzrokovano uzvodnim zavojima cijevi ili ventilima. Nakon što se protok stabilizira, prelazi preko rotor turbine . Kut lopatica rotora dizajniran je tako da brzina tekućine prisiljava turbinu da se vrti. Zbog precizno obrađenih ležajeva i laganog rotora, brzina rotora postaje izravno proporcionalna volumetrijska brzina protoka . Ovaj linearni odnos je ono što omogućuje Mjerač protoka tekućinske turbine kako bi održao tako visoku točnost u cijelom radnom rasponu.

Kako senzor za povlačenje detektira precizne prolaze oštrice?

Za pretvaranje mehaničke rotacije u električni izlaz, serija LWGY koristi visokoosjetljiv senzor podizanja . Kako se turbina okreće, lopatice od nehrđajućeg čelika prolaze kroz magnetsko polje koje stvara senzor koji se nalazi na vanjskoj strani protočnog tijela. Svaki put kada oštrica prođe senzor, generira se puls. Rezultirajući pulsni signal ima frekvenciju koja je izravno proporcionalna brzini protoka. Ovaj digitalni izlaz može se poslati izravno na lokalni zaslon, PLC ili šaržni kontroler za praćenje u stvarnom vremenu i bilježenje podataka.

Koje su primarne tehničke specifikacije LWGY serije?

Kao pomoć pri integraciji sustava i odabiru hardvera, sljedeća tablica prikazuje temeljne karakteristike Mjerač protoka tekućinske turbine serije LWGY :

Zašto je serija LWGY prikladna za doziranje i primjenu?

U mnogim industrijskim procesima, sposobnost brzog i ponovljivog mjerenja određenog volumena tekućine važnija je od praćenja kontinuiranog protoka. The Mjerač protoka tekućinske turbine ističe se u ovim scenarijima "batching" zbog svojih jedinstvenih fizičkih svojstava.

Poboljšava li brzo vrijeme odziva točnost doziranja?

Jedna od značajki koje se ističu Serija LWGY je njegov rotor male inercije. Za razliku od težih mjerača zapremine, rotor turbine u ovom Mjerač protoka tekućinske turbine ubrzava i usporava gotovo trenutno s protokom tekućine. Ova "brza reakcija" je ključna u točenje primjene gdje se ventili brzo otvaraju i zatvaraju. Ako mjerač ima sporo vrijeme odziva, može propustiti početni "mlaz" tekućine ili nastaviti brojati nakon što se ventil zatvori, što dovodi do kumulativnih pogrešaka. LWGY osigurava da se svaki pad računa od početka do kraja.

Kako izvrsna ponovljivost koristi kontroli kvalitete?

U kemijskom miješanju ili farmaceutskom "batchingu", dosljednost je primarni pokazatelj uspjeha. The Mjerač protoka tekućinske turbine ponude izvrsna ponovljivost , obično unutar 0,05% do 0,2%. To znači da ako isti volumen tekućine prođe kroz mjerač više puta pod istim uvjetima, izlaz će ostati gotovo identičan. Za industrijske operatere ova pouzdanost pojednostavljuje kontrolu kvalitete i osigurava da formulacije proizvoda ostanu dosljedne tijekom tisuća ciklusa.

Može li tekući turbinski mjerač protoka izdržati visokotlačna industrijska okruženja?

Dok su unutarnji mehanizmi dovoljno osjetljivi da detektiraju male protoke, vanjsko kućište Mjerač protoka tekućinske turbine je napravljen za izdržljivost. The Serija LWGY je dizajniran da napreduje u zahtjevnim mehaničkim okruženjima.

Može li robusna mehanička konstrukcija podnijeti visoki tlak?

Izrađena od visokokvalitetnog nehrđajućeg čelika (304 ili 316L), serija LWGY ima robustan mehanički dizajn koji mogu izdržati značajne pritiske u cjevovodu. Ovo sposobnost visokog pritiska čini ga preferiranim izborom za hidraulička ispitna postolja, ubrizgavanje vode u naftna polja i sustave za čišćenje pod visokim pritiskom. Sposobnost mjerača da zadrži svoj strukturni integritet pod pritiskom osigurava da unutarnji razmaci između rotora i kućišta ostanu konstantni, sprječavajući pomak mjerenja ili mehanički kvar tijekom skokova tlaka.

Zašto je čistoća preduvjet za dugovječnost turbinskog mjerača?

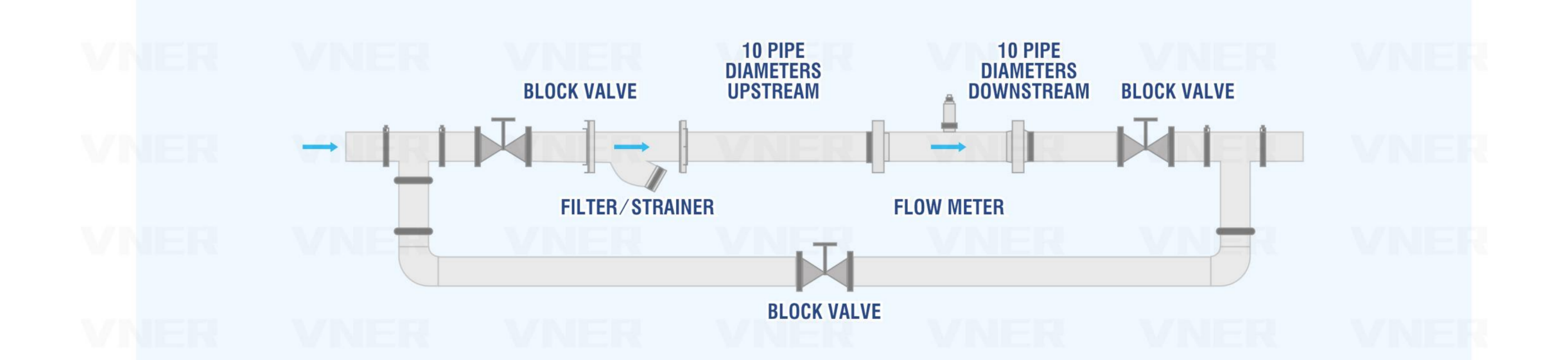

Važno je napomenuti da je Mjerač protoka tekućinske turbine je posebno dizajniran za medije koji su čist i bez velikih čestica ili vlaknastog sadržaja . Budući da se turbina vrti velikim brzinama na preciznim ležajevima, svaki kruti otpad može uzrokovati abraziju ili čak zaglaviti rotor. U sustavima u kojima tekućina može sadržavati povremene čestice, stiardna je preporuka ugradnja sita od 20-40 otvora uzvodno za zaštitu LWGY unutarnje dijelove i produžiti vijek trajanja uređaja.

Kako mala težina i kompaktna konstrukcija pogoduju dizajnu sustava?

Suvremeni industrijski pogoni i prijenosne jedinice za doziranje zahtijevaju komponente koje su i snažne i prenosive. The Mjerač protoka tekućinske turbine savršeno odgovara ovim zahtjevima.

Pojednostavljuje li kompaktni oblik naknadno opremanje?

The Serija LWGY odlikuje se svojim kompaktan and male težine dizajn. U usporedbi s glomaznim elektromagnetskim mjeračima protoka ili teškim Coriolis mjeračima, turbinski mjerač može se ugraditi u uske cjevovodne konfiguracije bez potrebe za teškim potpornim nosačima. To ga čini posebno atraktivnim za "općenamjensko mjerenje tekućine" gdje se postojeći raspored cijevi ne može lako mijenjati. Prirubnički ili navojni priključci omogućuju brzu ugradnju i uklanjanje tijekom razdoblja održavanja.

Što ovaj mjerač čini isplativim rješenjem za opće mjerenje?

Usredotočujući se na aerodinamični mehanički dizajn, Mjerač protoka tekućinske turbine pruža visoku razinu performansi po nižoj cijeni od mnogih alternativnih tehnologija. Za "općenamjensko mjerenje tekućine" u komercijalnim zgradama—kao što je praćenje rashlađene vode ili praćenje potrošnje goriva—serija LWGY nudi potrebnu točnost bez pretjeranih troškova složenijih specijaliziranih mjerača. Njegova jednostavnost također znači lakoću korištenja; the senzor podizanja i lokalni pretvarač često su plug-and-play, zahtijevajući minimalan napor kalibracije za standardne tekućine poput vode ili dizela.

Kako se pulsni signal koristi za daljinski nadzor?

"Digital Native" priroda Mjerač protoka tekućinske turbine izlaz čini ga vrlo kompatibilnim s modernom automatizacijom.

Može li se signal integrirati u PLC i SCADA sustave?

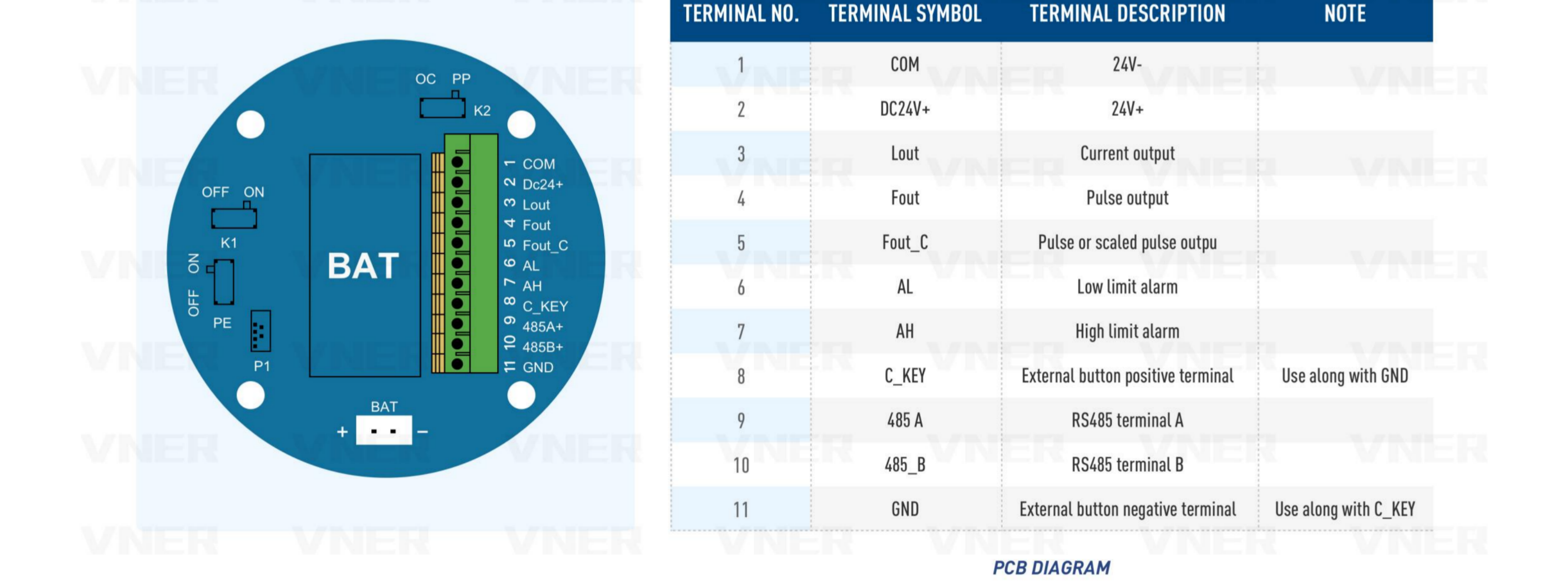

Sirovo pulsni signal generiran od strane LWGY je čista frekvencija kvadratnog vala koju lako interpretira gotovo svaki PLC (Programmable Logic Controller). Za objekte koji se kreću prema Industriji 4.0, mjerač može biti opremljen odašiljačem koji pretvara ovaj impuls u 4-20mA analogni signal ili digitalni Modbus RS485 izlaz. Ovo omogućuje volumetrijska brzina protoka i ukupni protok koji se prati iz središnje kontrolne sobe, olakšavajući prilagodbe procesa na daljinu i automatizirano upravljanje zalihama.

Je li lokalni prikaz opcija za samostalne aplikacije?

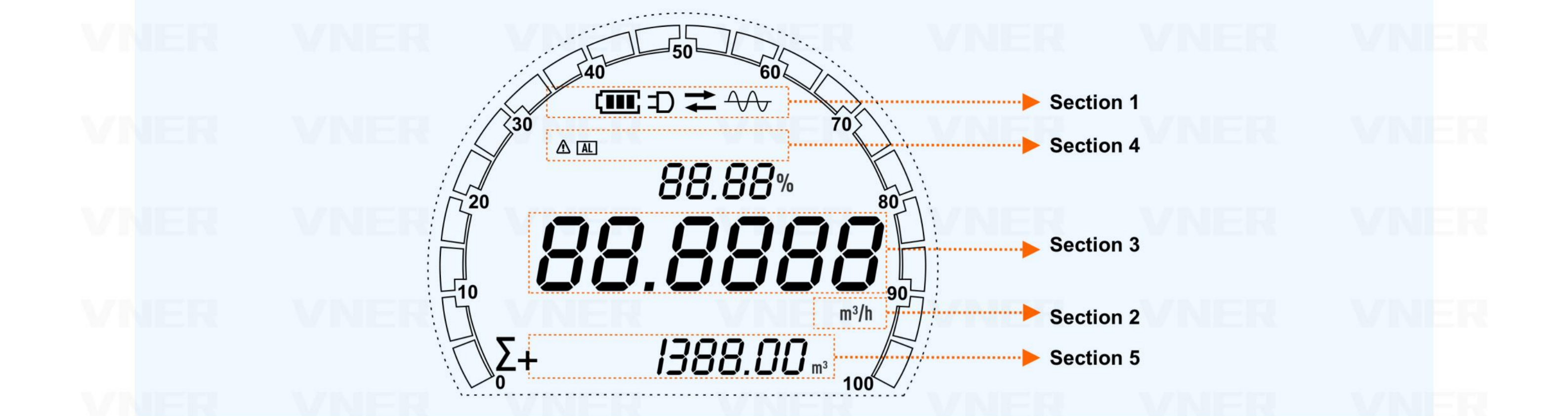

Za aplikacije u kojima nije prisutan kontrolni sustav, Serija LWGY može se opremiti lokalnim integratorom na baterije. To operaterima omogućuje očitavanje brzine protoka i ukupnog volumena izravno na mjestu mjerenja. Bilo da se koristi za provjeru učinkovitosti pumpe ili za praćenje potrošnje vode određenog stroja, Mjerač protoka tekućinske turbine pruža jasne, neposredne podatke koji su ključni za operativnu transparentnost i upravljanje resursima.
